如何测量颗粒形状

时间：2021-07-20 08:30 点击次数：0

粒度仪

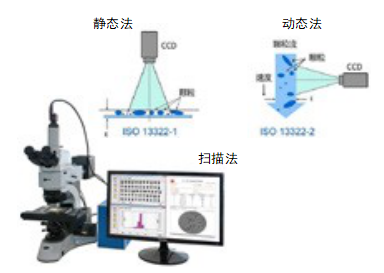

颗粒形状简称粒形，目前表征粒形大多对其投影面的外形轮廓线进行测量和研究，包括轮廓线外形及其粗糙度等，所用的手段都是具有图像分析功能的显微颗粒图像粒度粒形分析系统。粒形研究常见的是对一些特殊形状颗粒的表征，如粒状颗粒的的圆形度、长条状颗粒的长径比、片状颗粒的径厚比等。他们都是要先拍摄显微图像，然后通过专用软件进行分析得到的。具体分析方法是：（1）圆形度：与颗粒面积相等的圆的周长除以颗粒的实际周长（另外还有“周长等效直径除以面积等效直径”等不同算法）。但不管哪种算法，都是数值越接近 1的颗粒圆形度越好，数值越远离 1 的颗粒圆形度越不好。（2）长径比：颗粒外接矩形的长度与颗粒的平均宽度之比。（3）径厚比：颗粒的等面积圆直径与厚度之比。激光粒度分析仪
