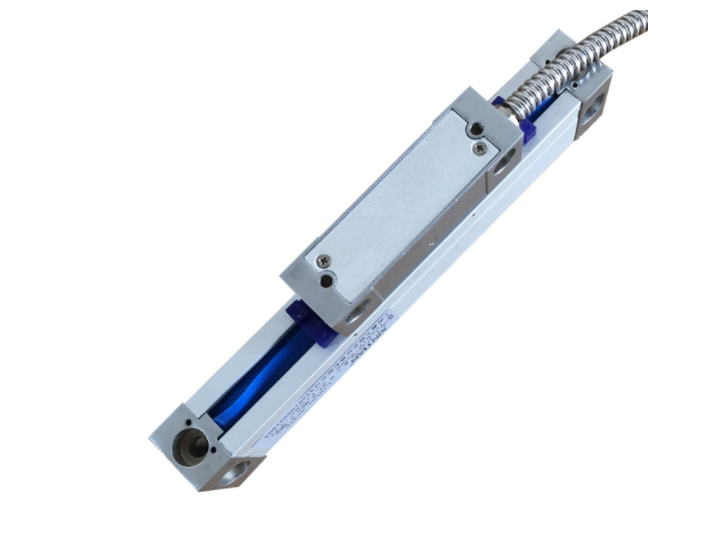

JCXE-W系列光栅尺的安装及接线定义
安装与检测
1安装位置
①本传感器的工作长度应大于机床的最大行程,以免将光学尺撞坏。
②传感器安装平面,只要是非机械加工面,必须于传感器尺身面加垫片或用户自制安装块垫平,以保证传感器与安装面连接的稳定可靠性。
③安装传感器时,传感器的尺身与机床导轨的平行度小于0.1mm,最大不超过0.15mm,当传感器尺身工作长度大于1000mm时,应加装安装块以保证传感器尺身与导轨的平行度。
④读数头两侧面与传感器尺身面应保证平行且对称,安装时用垫块调整间隙,安装后抽去垫块。
⑤信号线的固定必须考虑到全部相关移动距离,固定位置尽量在行程中央,并将多余的线扎好固定。尽可能符合阿贝原则;保证读数头和壳体的良好相对运动;避免直接污染,不妨碍操作使用。
安装注意事项

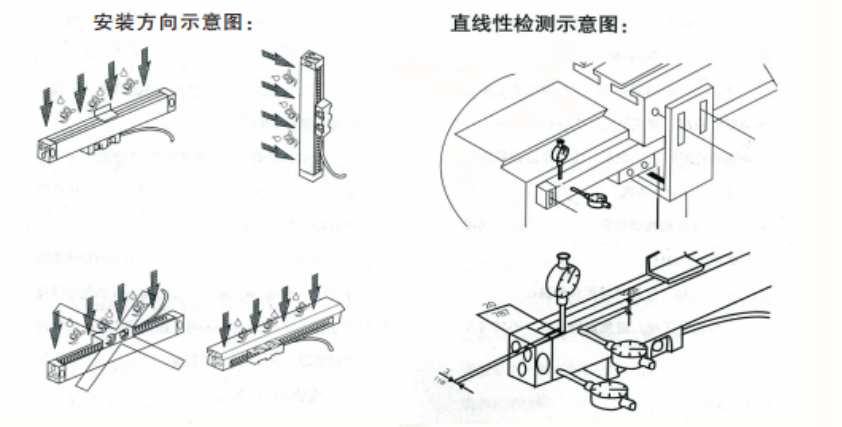

1 传感器开口方向必须避开铁屑、油水、粉尘等的接触污染。
2 传感器安装后最好再安装一个防尘罩并与尺身之间必须留有0.5mm的空隙,移动读数头时,避免防尘罩与尺接触。
(安装图附后)
检测方法
首先应校正传感器和导轨的乎行,使之保证在0.l0mm之内。然后打开数显箱,开动机床,观察是否正常计数。若未计数,应仔细检查数显箱和传感器间的联接。若计数,可将读数头移至壳体一端,数显箱置零,移动读数头,观察数显箱的显示值与标准读数值对照,应在误差范围之内。若超差,再仔细检查安装尺寸和位置是否符合要求。
1.传感器的工作长度应大于机床的最大行程,以免光学尺撞坏。
2.传感器安装平面要求平直,如果需要可在传感器尺身面加垫片或用安装块垫平,以保证传感器与安装面连接的稳定可靠性。
3.安装传感器时,传感器的尺身与机床导轨的平行度小于0.1 mm,最大不超过0.15mm,当传感器尺身工作长度大于1000mm时,应加装安装吊块以保证传感器尺身与导轨的平行度。
4. 读数头两侧面与传感器尺身面应保证平行且对称,读数头和传感器尺身高低方向间隙在1.2mm~1.5mm之间,
5.信号线的固定必须注意读数头等全部相关移动部件距离,固定位置尽量在行程中央,并将多余的线扎好固定。如果可能,靠近读数头附近的信号线应比读数头低。
接地线联接要可靠,用万用表测量其接地电阻必须小于1 0Ω。
7.传感器开口方向必须避开铁屑、油水、粉尘等的接触污染。

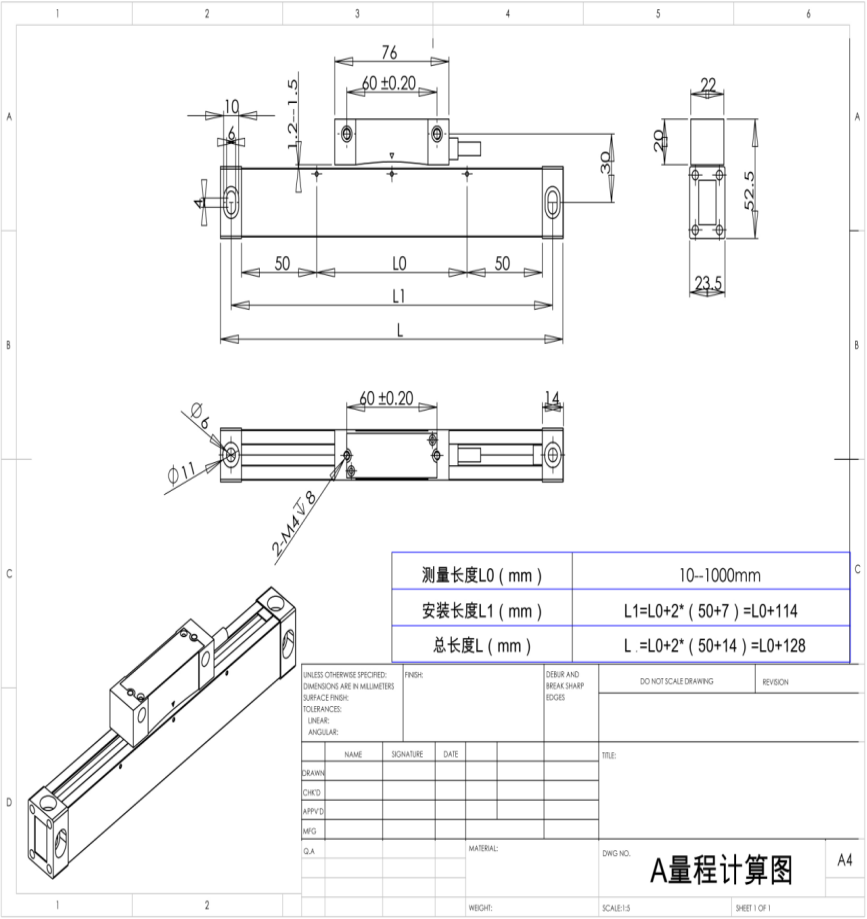

安装尺寸图:
接线定义
插头脚号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
双方波信号含义 | VCC | 0V | A | B | Z | A- | B- | Z- | 空 |
单方波信号含义 | VCC | 0V | A | B | Z | 空 | 空 | 空 | 空 |
信号颜色 | 红 | 黑 | 蓝 | 绿 | 黄 | 棕 | 灰 | 白 | 空 |
