光栅尺接西门子PLC 1200滤波设置问题

时间：2023-03-16 08:47 点击次数：0

光栅尺接西门子PLC

用户使用的是西门子S7-1200PLC，当接光栅尺的时候，输出的脉冲量很少，使用的是我公司JCXE-L-1-150-24-N-T-03-DB9型号光栅尺，调试了很长时间，一直没找到原因，光栅尺分辨率是1u的，首先可以确认的是光栅尺是没有问题的。

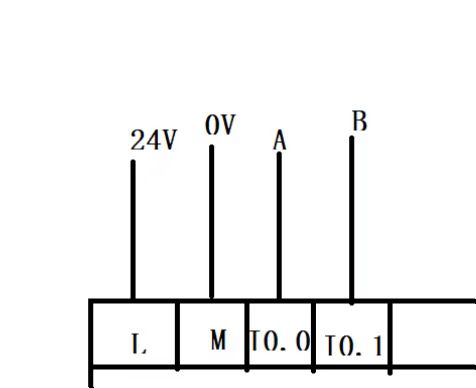

高速计数器接线定义如下图：

PLC高速计数器接光栅尺

接的是I0.0和I0.1，另一组接的是I0.2和l0.3，这个高速计数器可以接多组光栅尺，这里可以确定接线没有问题。看高速计数器输入也没有问题的，指示灯也交替闪烁的。在软件上收到的脉冲量很少；

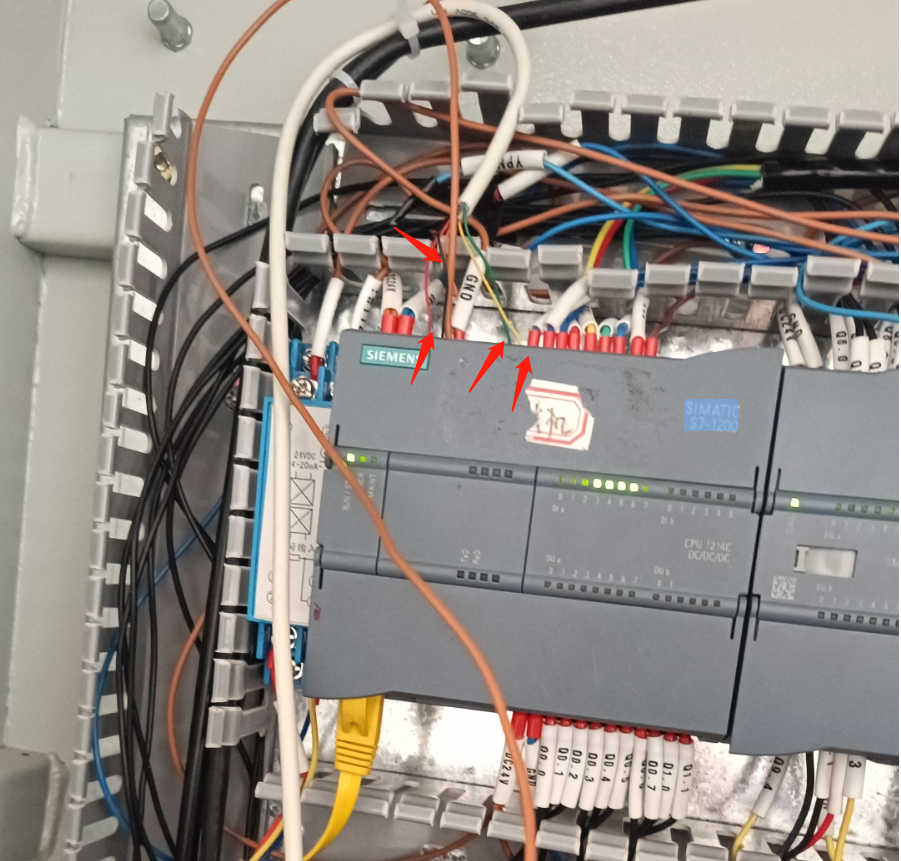

光栅尺安装

经过不同方式的测试，最终找到原因，还是滤波设置的问，我滤波设置为3.2millisec就可以了

PLC高速计数器接光栅尺
