PLC光栅尺怎么计算位移距离
时间：2020-08-27 16:46 点击次数：0
光栅尺应用简介
工业不停的发展，在自动化使用中，当我 们工作的需要，光栅尺在自动化控制中起到不小的作用，光栅尺是一种高精度的直线 位移传感器，可起到精准定位的作用，哪么我们把光栅尺接PLC时，怎么来计算移动的距离呢，光栅尺又是以什么样的方式发出信号呢？
光栅尺信号类型

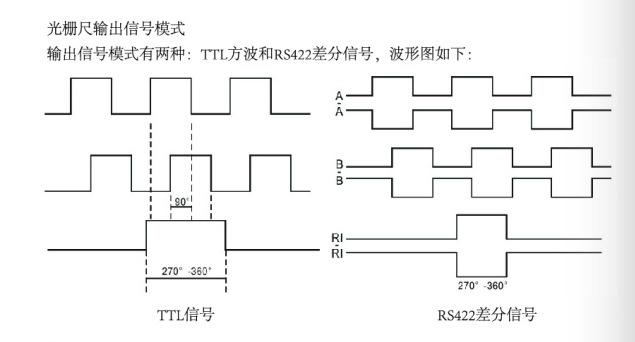

光栅尺一般输出的是TTL和差分信号RS422,哪么我们一般选用哪种信号模式接PLC呢，一般来说，接PLC使用的都是使用24V的光栅尺，这样可以直接和PLC对接，不需加电源处理，哪么此时光栅尺输出的就是HTL高电频信号模式了，
光栅尺接PLC距离计算
当我们把光栅尺接入PLC后，是怎么计算光栅尺移动的距离的，哪么小编接下来为大家介绍一下，我们就用国内光栅尺，分辨率:0.005mm的为例来说说。一般我们是把光栅尺接入PLC的高速计数器上，计数器可以设置倍频的，默认为1倍频。但光栅尺在这上面可以最高设置为4倍频。光栅尺接好后，我们来移动光栅尺，此时光栅尺给PLC发出脉冲信号，每一个脉冲就带表一个距离，0.005mm分辨率光栅尺在1倍频的情况下，一个脉冲移动的距离是0.02mm；
哪么有人会问，光栅尺的分辨率不是0.005mm的吗？是的，光栅尺确实是0.005mm分辨率，哪么我们此时得出的只是0.02mm的分辨率，是不是不对呢；这里就在上面小编说的倍频了，把PLC设置为4倍频，就可以得出咱们一个脉冲输出的距离即为0.005mm【0.02/4】。我想说到这里大家也应该明白了吧！
