ECC3910鑫天精密采集卡输出频率
时间:2021-03-24 13:44 点击次数:

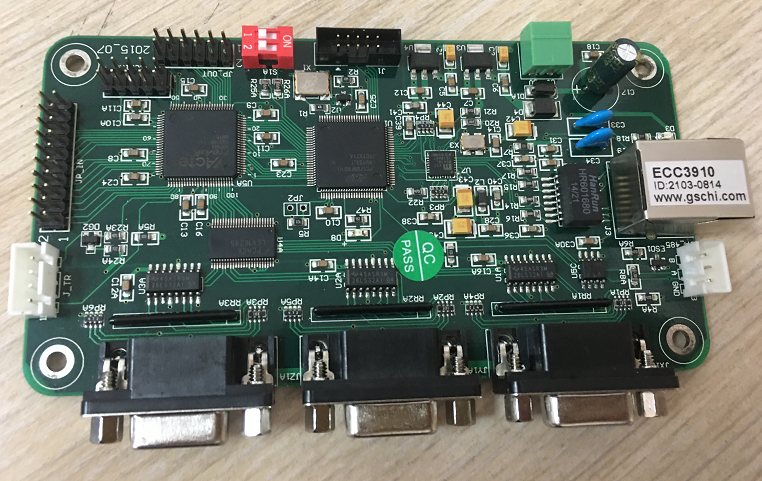

ECC3910以太网

ECC3910网口输出频率为4Mhz,

ECC3910 是一款新型光栅尺或旋转编码器等工业测量元件采集卡,用户可以
在 PC 机上通过以太网口读取光栅尺或编码器信号,使位置、速度,加速度等测
量变得简便,广泛应用于影像仪、测量机等自动化控制设备。
 10M/100M 以太网接口,TCP/IP 协议,不需要驱动程序
 3 轴光栅尺或编码器信号输入
输入信号单端输入或者差分输入均可
 硬件计数,最大输入频率 4MHz
 一路探针触发信号,硬件锁存数据
 通用 IO 口,8 输出,16 输入
 保留 RS-485 接口,方便集成到 PLC 系统中
 提供 API 函数和演示程序,方便二次开发
 通道光源控制,每通道光亮等级 200 级。(仅 ECC3910L 型号)
适用于 Windows、linux 或嵌入式系统,支持 Visual C++6.0,Borland C++
Builder, Visual Basic 6.0 等软件开发平台。
编码器信号
编码器轴数 3
计数器位数 32 位
编码器信号类型 A、B 相正交信号
计数频率 4MHz
提供各编码器电源 5V±5%,
最大 100mA
数字 I/O 信号
输入口数 16
输出口数 8
I/O 信号类型 3.3V TTL 电平

可以满足大多数相关应用,可作为二次编程使用!
