P2500对刀仪是一款适合于测量较大尺寸刀具的大型柜式机器，测量范围可达950mm×1000mm，可更加灵活精确的提高您的加工管理能力，突出的刀具承载性能，是大型刀具测量的理想选择。
机身采用优质铸铁材料，对称式结构设计，大型柜体式，坚固耐用，无以伦比的抗震性和稳定性，即便在严峻的工作环境下，P2500系列对刀仪亦能保证良好的重复测量精度和长久使用可靠性，提高您的加工品质。
帕莱克P2500对刀仪因其经久耐用而著称，每年都有成千上万的用户在对它的可靠性能进行着验证。
ParleVision® 系统
采用模块化设计，让您自由配置系统，具有强大的刀具测量、刀具管理及网络通讯功能，操作简便快捷，满足您高精度的要求，同时满足您对高效率的追求。
测量
ParleVision® G3的嵌入式测量系统提供功能强大的测量和检查功能，点击鼠标或点击屏幕即可执行。升级到Parlec基于Windows的PGC Plus软件就获得特别的测量程序，用于测量可调铰刀，盘铣刀，螺纹铣刀及丝锥，轮廓成型刀具等。
检查

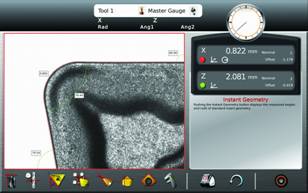

P1850系列对刀仪具备基本的几何尺寸计算，切削刃轮廓的比较，放大刀具外形进行独立分析的能力，并以超高的清晰度和分辨率来评估刀具的表面。先进的检测能力，易于计算切削刃磨损，进行详细的刀具轮廓的比较和检验，排列定位刀具等。
刀具管理与通讯系统
今天您如何处理您的刀具数据？明天您想如何管理您的刀具数据？自定义标签和条形码功能，利用RFID技术，实现MTConnect无线互联，执行Mazak CPC或Okuma Thinc，与TDM系统集成，后处理配置几乎适用于所有的机床控制系统，简单的时间工具列表，链接到多个文件，图纸，图片，保证网络的兼容性......无论您想如何管理，开放的PGC刀具预调仪系统都可帮助您完成。

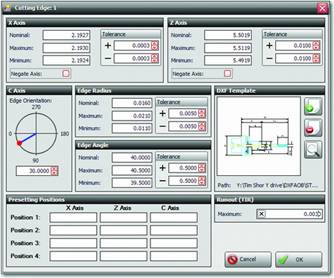

 刀具自动测量 |  刀具几何尺寸 |

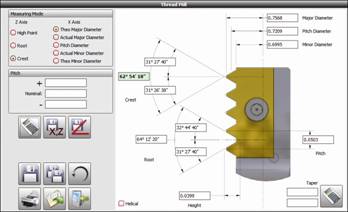

 复杂刀具测量程序 |  刀具表面检查 |

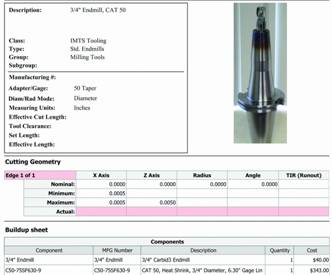

 刀具数据管理与通讯 |  刀具装配信息 |
测量范围
> 直径：300mm,400mm,500mm,600mm,700mm,800mm,950mm
>高度：450mm,550mm,650mm,750mm,850mm,1000mm
>测量尺寸可根据实际要求任意组合。所有测量范围都包含了额外的直径100mm过主轴中心量程
使用范围
>可用于测量刀具的直径、长度、圆弧半径、夹角、主偏角、负偏角、跳动、切削刃记忆与比较、相对坐标测量 >及合并刀具二维图像
>适用于测量各类铣刀、镗刀、钻头、螺纹工具、复合刀具以及非标刀具等
显示精度
>显示精度0.5μm
定位
>通过游戏手柄控制伺服电机双重速度快速定位
>1μm 的X轴/Z轴电子微调系统
光栅尺
>采用两组高精密光栅尺，分辨率：0.5μm
主轴
>高级合金钢主轴或高精度快换主轴系统，硬度高达HRC63，具有极好的耐磨性，确保长期使用的高精度
>所有主轴均采用美国铁姆肯高精度滚针轴承，先装配后磨配，免维护密封设计，主轴同心度为 1μm
>360度任意位置锁紧，标配主轴气动夹紧
导轨
>精密预装直线导轨和光栅尺，轨道全部经过淬硬和磨配，确保良好的重复测量精度
>导轨和光栅尺通过折叠带与外部隔离，免受到外界环境的破坏
立柱与底座
>优质延展性铸铁材料，采用有限元（FEA）分析设计，水平对称结构和防震设计，减少热膨胀和变形，确保良好的重复测量精度和设备的优良性能及可靠的运行。
>配有锁紧柜门和伸缩式地脚的一体式全钢底柜，承重1000kg，确保在任何条件下具有超强稳定性与抗震性
成像系统
>新的ParleVision® G3刀具测量与检测系统
>动态十字线自动跟踪，系统自动识别刃形
>高分辨率数字图像传感器,工业成像系统
>70倍真实放大，高分辨率的刀具表明检查
>19〞LCD宽屏液晶显示器, 显示直观, 操作方便
>可变强度的LED照明灯，冷光源设计，可检查任何类型刀具的表面磨损裂痕等
尺寸和重量
>总长度：1838mm
>宽度：701mm
>高度：450-650mm 立柱=1948mm
750-1000mm 立柱=2342mm
>平均装箱重量约为：1000kg
工作条件
>电源：220V±5% 50HZ
>气源：0.4~0.6MPa
>温度：-10°C ~ 40°C（建议）
>湿度：≤90%（建议）
