PARLEC帕莱克P1850-PGC_对刀仪_测量计量光学_产品展示

帕莱克P1850系列对刀仪采用优质延展性铸铁材料，柜式整体性设计，抗震性尤为突出；对称式的结构设计，通过有限元分析以保证可靠的稳定性，适合在相对恶劣的车间环境适用，几乎在任何条件下都可提供精确的重复测量精度，造型美观。拥有先进的ParleVision® G3刀具测量与检测系统，强大的ParleVision® PGC刀具管理与通讯系统，工业成像系统、19寸高清晰度宽屏显示器，全中文操作界面，图形化一键式操作，结构布局简约实用，为广大客户提供了操作性能。
P1850系列对刀仪将更好的人体工程学和卓越的性能完美结合，为客户提供更为舒适的操作性能，是杰出的人性化设计

ParleVision® 系统
采用模块化设计，让您自由配置系统，具有强大的刀具测量、刀具管理及网络通讯功能，操作简便快捷，满足您高精度的要求，同时满足您对高效率的追求。

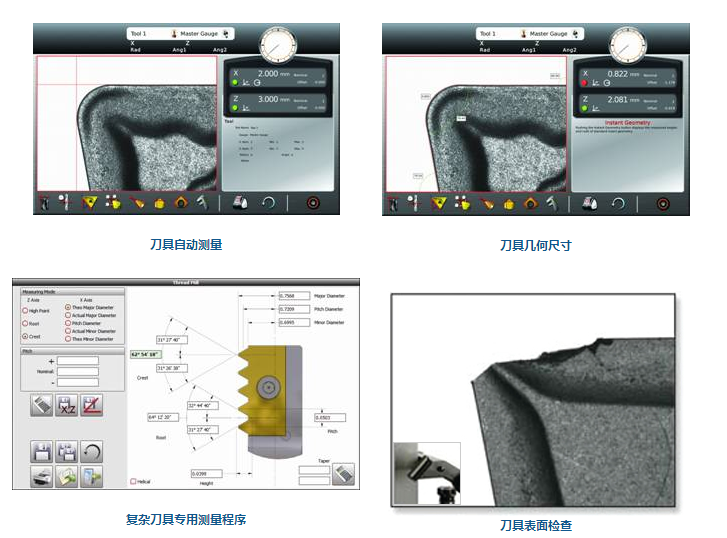

测量
ParleVision® G3的嵌入式测量系统提供功能强大的测量和检查功能，点击鼠标或点击屏幕即可执行。升级到Parlec基于Windows的PGC Plus软件就获得特别的测量程序，用于测量可调铰刀，盘铣刀，螺纹铣刀及丝锥，轮廓成型刀具等。

检测
P1850-G3对刀仪具备基本的几何尺寸计算，切削刃轮廓的比较，放大刀具外形进行独立分析的能力，并以超高的清晰度和分辨率来评估刀具的表面。先进的检测能力，易于计算切削刃磨损，进行详细的刀具轮廓的比较和检验，排列定位刀具等。

刀具管理与通讯系统
今天您如何处理您的刀具数据？明天您想如何管理您的刀具数据？自定义标签和条形码功能，利用RFID技术，实现MTConnect无线互联，执行Mazak CPC或Okuma Thinc，与TDM系统集成，后处理配置几乎适用于所有的机床控制系统，简单的时间工具列表，链接到多个文件，图纸，图片，保证网络的兼容性......无论您想如何管理，开放的PGC刀具预调仪系统都可帮助您完成。

PARLEC帕莱克P1850-PGC

测量范围
 >直径: 420 mm
 >高度: 400 mm, 500 mm, or 600 mm
 >测量尺寸可根据实际要求任意组合，所有测量范围包含了额外的直径100mm过主轴中心量程

使用范围
 >可用于测量刀具的直径、长度、圆弧半径、夹角、主偏角、负偏角、跳动、切削刃记忆与比较、相对坐标测量及合并刀具二维图像
 >适用于测量各类铣刀、镗刀、钻头、螺纹工具、复合刀具以及非标刀具等

显示精度
 >0.5μm

定位
 >符合人体工程学的快速移动与气动夹紧定位
 >1μm 的X轴/Z轴电子微调系统

光栅尺
 >采用两组高精密光栅尺，分辨率：0.5μm

主轴
 >标准配置为ISO50或ISO40高级合金钢主轴，硬度高达HRC63，具有极好的耐磨性，确保长期使用的精确度
 >所有主轴均采用美国铁姆肯高精度滚针轴承，先装配后磨配，免维护密封设计，主轴同心度为 1μm
 >主轴和变径套有ISO、HSK和VDI多种标准规格选择，也可根据客户需求定制
 >360度任意位置锁紧，4x90度分度，标配主轴气动夹紧

导轨
 >精密预装直线导轨和光栅尺，轨道全部经过淬硬和磨配，确保良好的重复测量精度
 >导轨和光栅尺通过折叠带与外部隔离，免受到外界环境的破坏

立柱与底座
 >优质延展性铸铁材料，采用对称式结构和防震设计，减少热膨胀和变形，确保设备的优良性能和可靠的运行。
 >配有锁紧柜门和伸缩式地脚的一体式全钢底柜，承重1000kg，确保在任何条件下具有超强稳定性与抗震性

尺寸和重量：
 >总长度：1524mm
 >宽度：825mm
 >高度：1747mm/400mm-Z轴
1947mm/600mm-Z轴
 >平均装箱重量约为：400kg

工作条件
 >电源：220V±10% 50HZ
 >气源：0.4~0.6MPa
 >温度：-10°C ~ 40°C（建议）
 >湿度：≤90%（建议）
