帕莱克对刀仪P1550-G3

产品时间:2023-05-25 15:04

简要描述:

帕莱克P1550-G3对刀仪 采用优质延展性铸铁材料,抗震性突出;对称式的结构设计,通过有限元分析以保证可靠的稳定性,适合在相对恶劣的车间环境适用,几乎在任何条件下都可提供精...

详细介绍

帕莱克P1550-G3对刀仪采用优质延展性铸铁材料,抗震性突出;对称式的结构设计,通过有限元分析以保证可靠的稳定性,适合在相对恶劣的车间环境适用,几乎在任何条件下都可提供精确的重复测量精度。拥有先进的ParleVision® G3刀具测量与检测系统及常规刀具管理系统,工业成像系统、19寸高清晰度宽屏显示器,全中文操作界面,图形化一键式操作,为广大客户提供更加优越的操作性能。稳定的机器性能,突出的性价比,人性化的结构设计,适用于各类加工中心,加工生产线、数控机床的刀具测量,是精密机械加工企业的理想选择。


ParleVision® 系统
采用模块化设计,让您自由配置系统,具有强大的刀具测量、刀具管理及网络通讯功能,操作简便快捷,满足您高精度的要求,同时满足您对高效率的追求。


测量系统

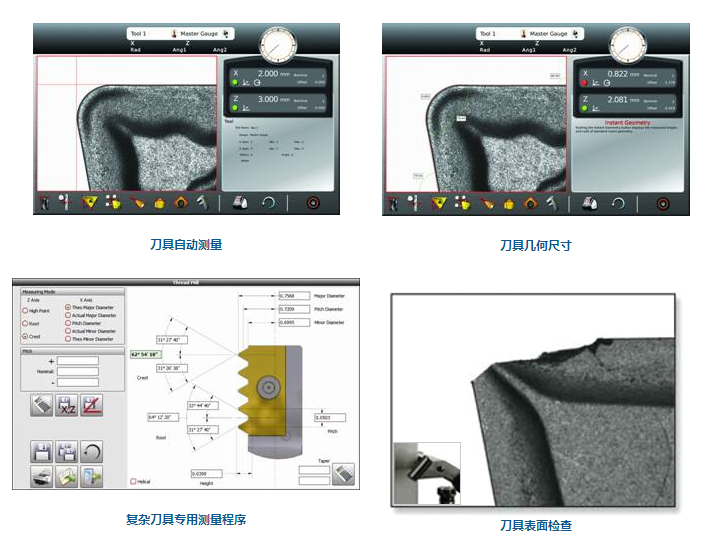

ParleVision® G3的嵌入式测量系统提供功能强大的测量和检查功能,点击鼠标或点击屏幕即可执行。升级到Parlec基于Windows的PGC Plus软件就获得特别的测量程序,用于测量可调铰刀,盘铣刀,螺纹铣刀及丝锥,轮廓成型刀具等。


检测系统
P1550-G3系列对刀仪具备基本的几何尺寸计算,切削刃轮廓的比较,放大刀具外形进行独立分析的能力,并以超高的清晰度和分辨率来评估刀具的表面。先进的检测能力,易于计算切削刃磨损,进行详细的刀具轮廓的比较和检验,排列定位刀具等。

 帕莱克对刀仪

测量范围

 >直径: 320 mm or 420 mm
 >高度: 400 mm, 500 mm, or 600 mm
 >测量尺寸可根据实际要求任意组合,所有测量范围包含了额外的直径100mm过主轴中心量程

使用范围
 >可用于测量刀具的直径、长度、圆弧半径、夹角、主偏角、负偏角、跳动、切削刃记忆与比较、相对坐标测量及合并刀具二维图像
 >适用于测量各类铣刀、镗刀、钻头、螺纹工具、复合刀具以及非标刀具等

显示精度
 >0.5μm

定位
 > 符合人体工程学的快速移动与气动夹紧定位
 > 1μm 的X轴/Z轴电子微调系统

光栅尺
 >采用两组高精密光栅尺,分辨率:0.5μm

主轴
 >标准配置为ISO50或ISO40高级合金钢主轴,硬度高达HRC63,具有极好的耐磨性,确保长期使用的精确度
 >所有主轴均采用美国铁姆肯高精度滚针轴承,先装配后磨配,免维护密封设计,主轴同心度为 1μm
 >主轴和变径套有ISO、HSK和VDI多种标准规格选择,也可根据客户需求定制
 >360度任意位置锁紧,4x90度分度,标配主轴气动夹紧

立柱与底座
 >优质延展性铸铁材料,采用对称式结构和防震设计,减少热膨胀和变形,确保设备的优良性能和可靠的运行。
 >刀具预调仪可配备全钢结构工作台,承重1000kg,确保长期使用的稳定性

导轨
 >精密预装直线导轨和光栅尺,轨道全部经过淬硬和磨配,确保良好的重复测量精度
 >导轨和光栅尺通过折叠带与外部隔离,免受到外界环境的破坏

成像系统
 >ParleVision® G3刀具测量与检测系统
 >动态十字线自动跟踪,系统自动识别刃形
 >高分辨率数字图像传感器,工业成像系统
 >70倍真实放大,高分辨率的刀具表明检查
 >19〞LCD宽屏液晶显示器, 显示直观,操作方便
 >可变强度的LED照明灯,冷光源设计,可检查任何类型刀具的表面磨损裂痕等

尺寸和重量:
 >总长度:748mm
 >宽度:527mm
 >高度:890mm/400mm-Z轴
            1115mm/600mm-Z轴
 >平均装箱重量约为:250kg

工作条件
 >电源:220V±10%  50HZ
 >气源:0.4~0.6MPa
 >温度:-10°C ~ 40°C(建议)
 >湿度:≤90%(建议)
