XTD150表面粗糙度仪

概述

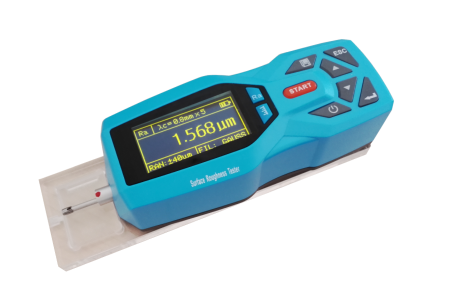

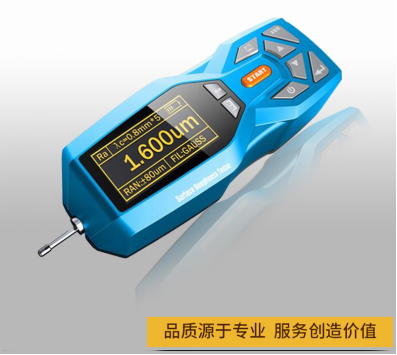

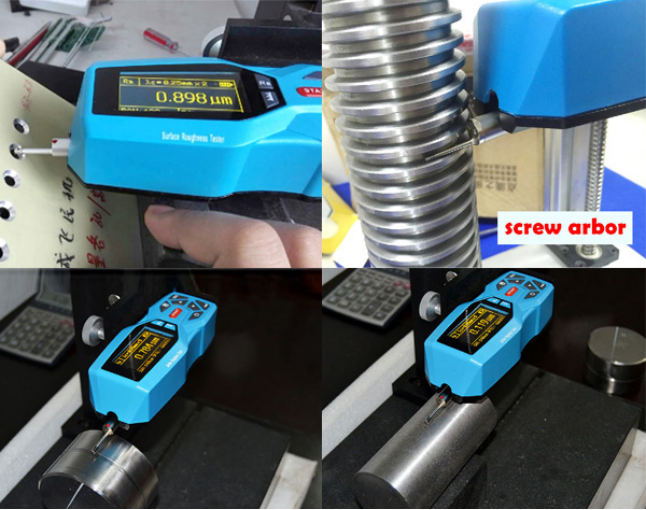

精密粗糙度测试仪XTD150是一种高精度表面光洁度检测仪器，可对多种机械加工零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，曲面，小孔，沟槽及车轴等。

主要特点

·机电一体化设计，体积小，重量轻，使用方便；

·采用DSP芯片进行控制和数据处理，速度快，功耗低；

·兼容ISO4287国际标准，ANSI B46.1美国标准，DIN4768德国标准，JIS B601日本标准。多个国家标准；

·连续工作时间大于20小时

·超大容量数据存储，可存储100组原始数据及波形。

·实时时钟设置及显示，方便数据记录及存储。

·具有自动休眠、自动关机等节电功能

·可靠防电机走死电路及软件设计

·显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息；

·中/英文语言选择；

·可连接电脑和打印机；

·打印全部参数或打印用户设定的任意参数。(显示打印全部参数值、支撑率曲线、波形）

·可选配蓝牙功能。

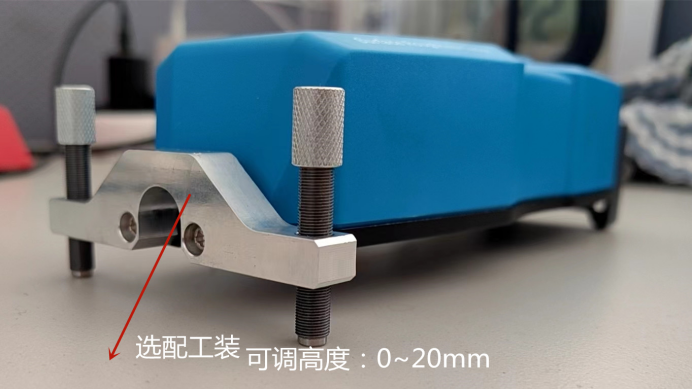

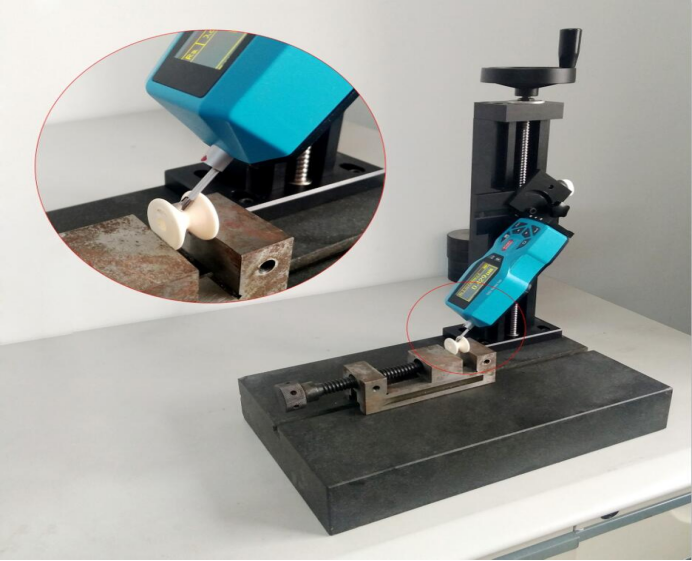

·可选配:磁性表座、表座连接块、高度尺、高度尺连接块，曲面传感器、小孔传感器、深槽传感器、极小孔传感器、、深槽曲面传感器、窄槽曲面传感器、延长杆、转接杆、微型打印机、测量平台，数传处理软件，手机APP……等附件。详见后边表格。

技术参数

名称		内容
测量范围	Z轴（垂直）	160μm
	X轴（水平）	17.5mm
分辨率	Z轴（垂直）	0．002μm/±20μm
		0．004μm/±40μm
		0．008μm/±80μm
测量项目	参数	Ra Rz Ry(JIS) Rq Rt Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr（tp） RPc Rk Rpk Rvk Mr1 Mr2
	标准	ISO4287国际标准，ANSI B46.1美国标准，DIN4768德国标准，JIS B601日本标准。
	图形	支承率曲线，粗糙度轮廓，直接轮廓
滤波器		RC,PC-RC,Gauss,D-P
取样长度(lr)		0.25,0.8,2.5mm
评定长度（ln）		Ln= lr×n n=1~5
传感器	测量原理	位移式差动电感
	触针	天然金刚石，90锥角，5μm/2μm针尖半径
	测力	<4mN 导头测力：<400mN
	导头	硬质合金，滑行方向半径40mm
	滑行速度	lr=0.25, Vt=0.135mm/s
		lr=0.8, Vt=0. 5mm/s
		lr=2. 5, Vt=1mm/s
		返回 Vt=1mm/s
示值精度		0.001μm
示值误差		±（5nm+10%A）A:多刻线样板参数Ra的标准值（不大于±10%）
示值重复性（变动性）		不大于3%
残余轮廓		不大于0.010μm
电源		内置锂离子充电电池，用DC5V,800mA充电器充电
外形尺寸		158x63.5x46mm
重量		约300g
工作环境		温度：- 20℃ ~ 40℃ 湿度：< 90% RH
储存运输环境		温度：- 40℃ ~ 60℃ 湿度：< 90% RH

测量范围

标准配置：

·NDT150粗糙度仪主机 1台

·标配传感器: 小孔传感器 1个

·探头保护套 1个

·多刻线标准样块 1块

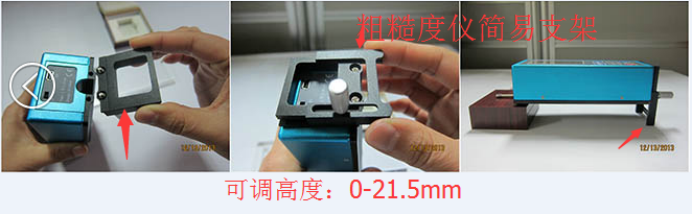

·小可调支架（非小平台） 1个

·电源适配器 1套

·说明书 1个

·合格证 1个

·保修卡 1个
