JD60 多功能测长仪

产品时间:2020-06-08 17:17

简要描述:

JD60 多功能测长仪 优质花岗岩基座,温度影响小,刚性和稳定性好; 测量附件齐全,使用范围广,可满足不同的测量要求; 采用了进口导轨和高精度的计数系统,具有较高的测量精度...

详细介绍
JD60 多功能测长仪
优质花岗岩基座,温度影响小,刚性和稳定性好;
测量附件齐全,使用范围广,可满足不同的测量要求;
采用了进口导轨和高精度的计数系统,具有较高的测量精度;
测量主轴采用优化方形设计,确保测量时运动性能的稳定性;
测量时测力恒定,重复性好;
配有温度传感器,能自动完成温度误差的实时补偿;
证书格式按需定制,方便用户;
内置多种标准,使用方便快捷;
测量范围(mm)
    a. 外尺寸:
       绝对测量       0~100
       相对测量       0~600
    b. 内尺寸
       使用小测钩(最大伸入深度12,最大壁厚50) 10~600
       使用大测钩(最大伸入深度50,最大壁厚85) 30~600
用电测装置测量(mm):
     a . 用电测测钩    1~60
     b. 用万能测钩      14~112
双钩法内螺纹测量(标配) (mm):
     a.内螺纹中径测量
     使用小测钩时(螺纹小径从13~30)
     使用大测钩时[螺纹小径从31起~(70-壁厚)×2]

     螺距   0.5~6
 b.外螺纹中径测量:
     最大 200
     螺距  1~6
影像式T型测头内螺纹测量(选购VTD及选购工作台升降数显配合使用):
    所测螺纹范围(mm):M5~M75
    测量螺距范围(mm):
     0.5、0.75、1、1.5、2、3、4、5、6
    百分表、千分表测量范围(mm):0~25,0~50
    内径表测量范围(mm): 0~25,0~50
    读数方式及显示当量:   数字显示,显示当量  0.1μm
测量力(N): 0、1.5、2.5
仪器示值变动性
   a. 外尺寸测量时: 2σ≤0.3μm
   b. 内尺寸测量时: 2σ≤0.5μm
仪器准确度
   a. 外尺寸绝对测量时,仪器准确度优于:
       0.5μm(20℃±0.2℃情况下)
   b. 内尺寸测量时,仪器准确度优于:1μm
万能工作台
   a. 安装面积 : 164×200 mm2
   b. 高度调节范围:0 ~ 70 mm
   c. 横向行程(分划值0.01):25 mm
   d.水平位置纵向浮动行程 :10 mm
   e. 绕Y轴倾斜:±3°
   f. 工作台转动:±3°
   g. 允许荷重:30 kg
   h. 工作台升降数显分辨率:1μm或0.1μm(选购)
测帽内径配合尺寸(mm):Φ6H7
测帽杆与测帽内径配合的外径尺寸(mm):Φ6g 6
仪器外形尺寸(mm):  1225×400×680(L×W×H)
环境要求:室温 20℃±1℃,相对湿度≤60%RH

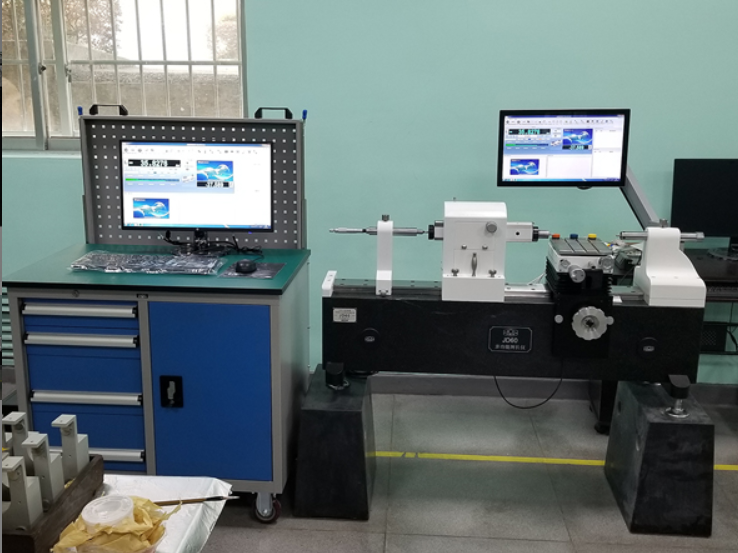

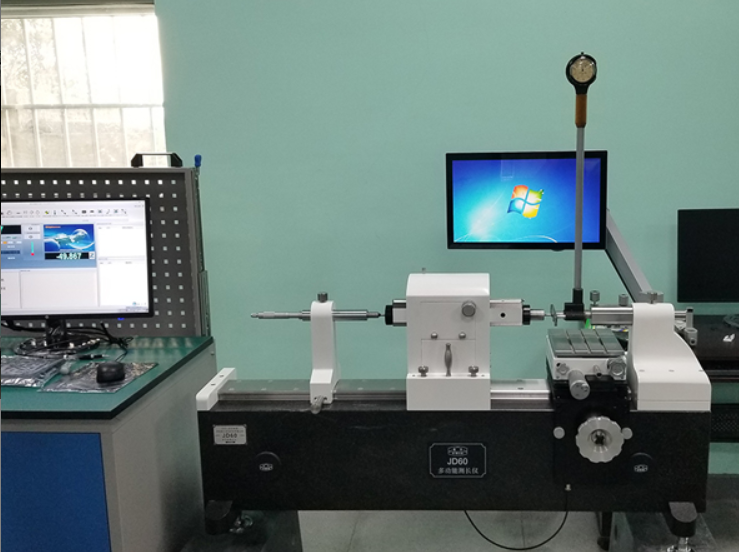

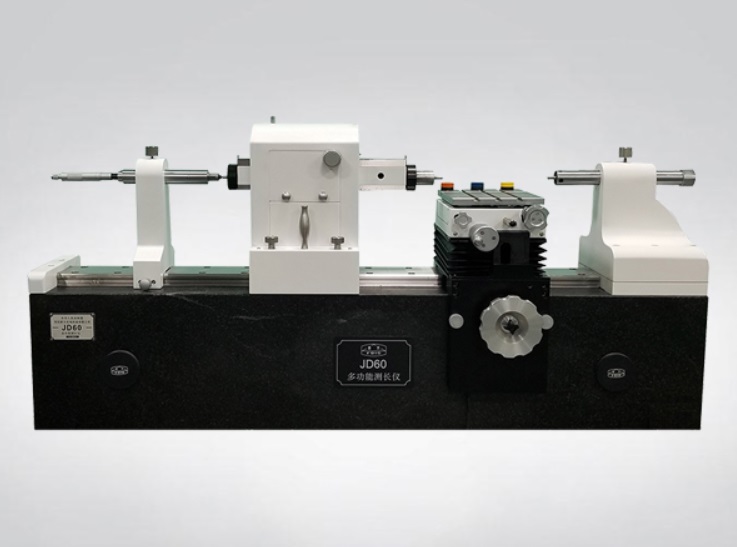

测长仪 测长仪

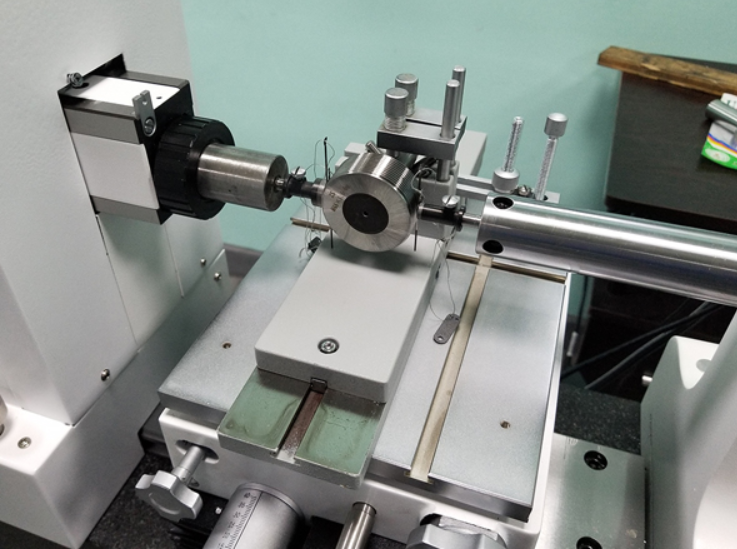

测长仪 测长仪
