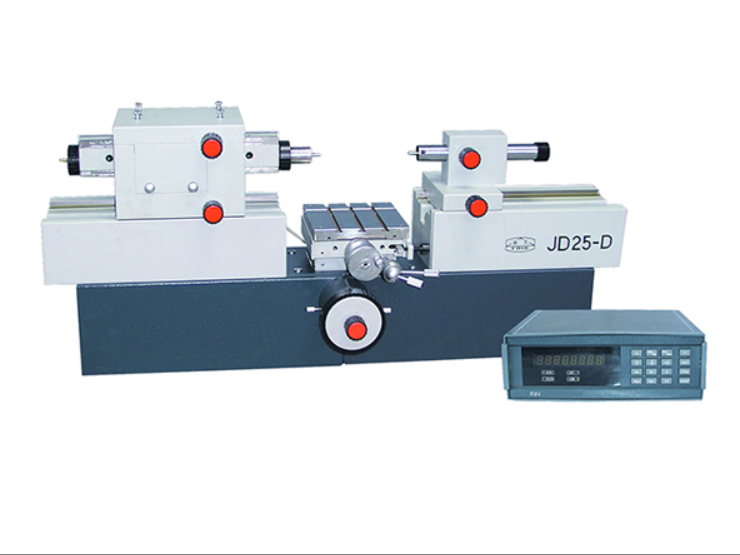

JD25-D JD25-C数字式万能测长仪

产品时间:2021-08-04 15:49

简要描述:

基座选用优质铸铁,经长期自然时效处理,稳定性好。 测量主轴采用优化方形设计,确保测量时运动性能的稳定性。 配置多种可选附件,能满足不同测量要求。 仪器采用了高精密测量...

详细介绍

JD25-C测长仪

基座选用优质铸铁,经长期自然时效处理,稳定性好。

测量主轴采用优化方形设计,确保测量时运动性能的稳定性。

配置多种可选附件,能满足不同测量要求。

仪器采用了高精密测量系统,符合阿贝原理,测量精度高。

软件功能强大,不仅能对示值误差进行修正,同时还能自动修正由温度造成的测量误差,且软件带有自动判别拐点功能。

测长仪

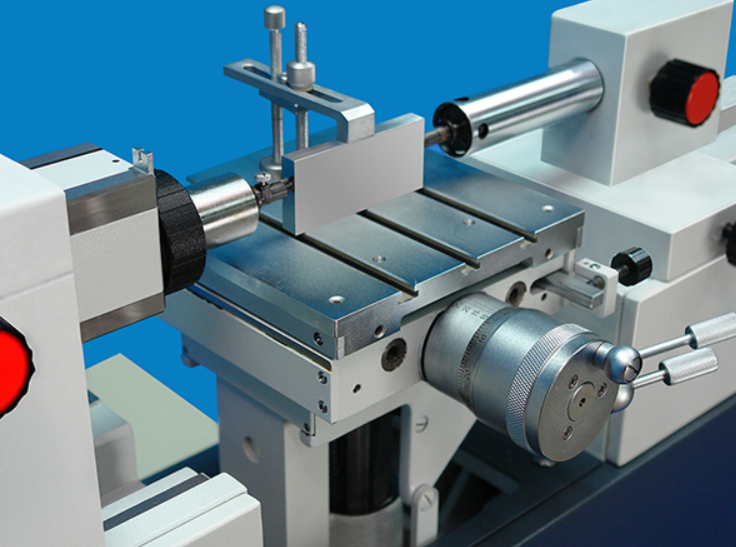

万能工作台:

安装面积(mm ):160×160

高度调节范围(mm):0~100

横向行程:25mm

绕Y轴倾斜:±3°

工作台转动:±4°

工作台承重:10kg

测帽内径配合尺寸:φ6H7

测帽杆与测帽内径配合

的外径尺寸:φ6g6

JD25-C

测量范围

外尺寸(mm):绝对测量0—100,相对测量0—670

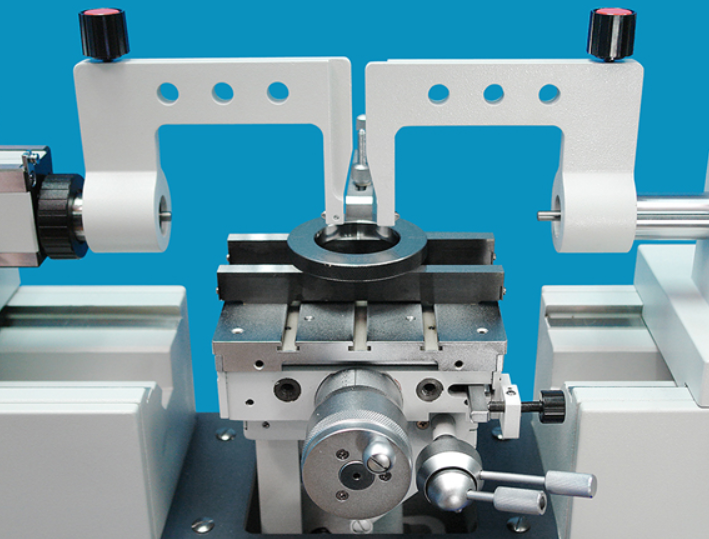

内尺寸(mm):使用小测钩(最大伸入深度12,最大臂厚50)时,

10~400

使用大测钩(最大伸入深度50,最大臂厚85)时,30~370

用电测测钩(mm):1~60

用万能测钩(mm):14~112

内螺纹中径测量(mm):

使用小测钩时(螺纹小径13~30)

使用大测钩时〔螺纹小径31-(70-臂厚)×2〕

螺距:0.5~6

外螺纹中径测量(mm):

最大200,螺距:1~6

测量力(N):0、1.5、2.5

数字显示当量:0.0001mm

仪器示值变动性:外尺寸测量时,2σ≤0.3μm

内尺寸测量时,2σ≤0.5μm



仪器使用环境:室温20℃±0.5℃,相对湿度≤60%RH
仪器质重:150kg
仪器外形尺寸(mm):长960X宽390X高450
