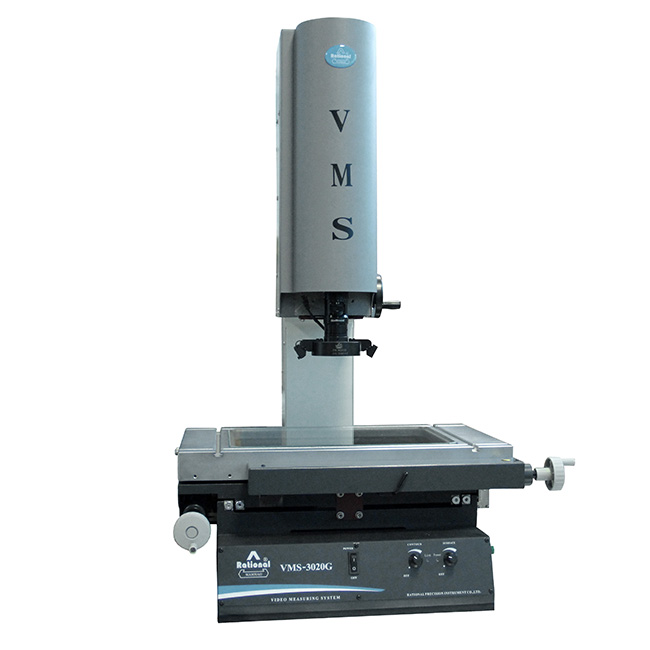

VMS-3020G影像测量仪

产品时间:2021-06-21 11:24

简要描述:

产品用途: 适用于以二维坐标测量为目的的一切应用领域,广泛应用于机械、电子、仪表、塑胶等行业。 产品特点: 1.自主开发的QMS3D-M软件,高清晰彩色摄像机; 2.软件辅助调光,便于...

详细介绍

产品用途:
适用于以二维坐标测量为目的的一切应用领域,广泛应用于机械、电子、仪表、塑胶等行业。

产品特点:
1.自主开发的QMS3D-M软件,高清晰彩色摄像机;
2.软件辅助调光,便于使用者知道光是否过度饱和;
3.可实现高度辅助测量;
4.可通过激光指示器寻找被测工件的具体位置,可适应复杂的工件测量;
5.脚踏开关与软件配合,操作更简便。

技术规格参数:

型    号VMS-1510GVMS-2010GVMS-2515GVMS-3020GVMS-4030G
金属台尺寸(mm)354×228404×228450×280500×330606×466
玻璃台尺寸(mm)210*160260*160306*196350*250450*350
运动行程(mm)150×100200×100250×150300×200400×300
Z轴升降行程(mm)150(特殊订购达300,VMS-4030G可订购至400)
截面原点一致性误差(μm)G型:E0≤30(Z轴升降行程每100mm);
X、Y、Z数显分辨力:0.5μm     X、Y坐标示值误差:(2.5+L/100)μm(L为被测长度,单位:mm)

G型
1/3”彩色CCD摄像机
变倍镜头倍率:0.7X~4.5X
视频倍率:26.6~171X
物方视场:8.1mm~1.3m
表面光源与透射光源均用LED,亮度可调

建议放置台   载重要求≥350KG    尺寸(长×宽×高)1000×600×500(mm)
