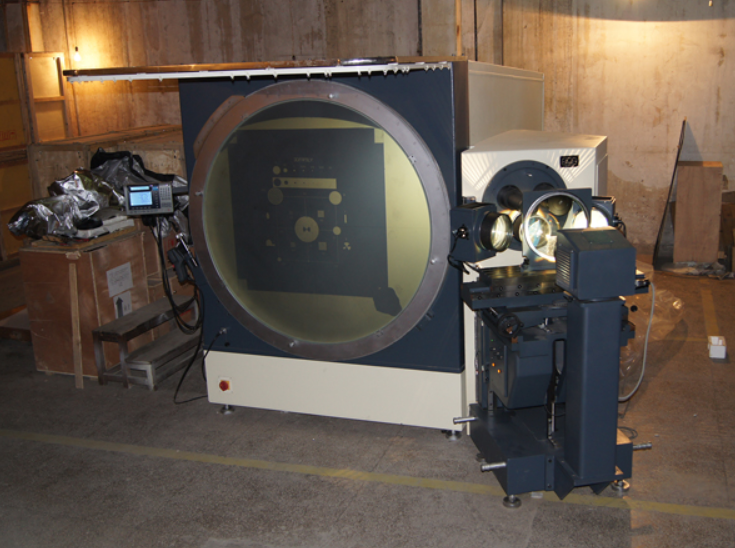

JT35A/B/E φ1500投影仪
高精度物镜转盘，更换物镜方便，定位准确。
工作台运动范围大，载重能力强，适合大零件尺寸的测量。
工作台能偏摆±15°，便于测量带螺旋角之类零件。
传感器光栅显示技术和数据处理系统，效率高，误差小。
有方工作台、圆工作台等丰富的辅助测量附件，更好的完成不同零件的检测需要。
特殊反光镜镀膜技术，具备良好防尘效果以及方便清洗。
单反光镜光路设计，传输能量损失少，投影屏照射更均匀。
JT35A带数显箱，能方便的进行数字显示，具有数据处理功能。
JT35B配计算机及二坐标测量软件，手持操纵控制盒，可实现电动控制测量。
JT35E采用进口金属光栅，带CNC自动控制，可实现全自动控制测量和数据处理。
投影屏
投影屏尺寸: φ1500mm
投影屏旋转范围: 0°～360°
旋转角度显示当量: 1°
旋转角度准确度:1′
工作台
物镜
物镜
离台面最大距离：255mm
离台面最小距离：55mm
顶针架
最大夹持直径：φ400mm
最大夹持长度：450 mm
照明光源：
透射照明卤钨灯：24V250W
反射照明卤钨灯：24V150W
额定电压
AC 220V 50Hz
环境要求
室温20℃±3℃，相对湿度40%－70％RH
仪器外形参考尺寸（mm）：长4009×宽2905×高2418
仪器质量：6000kg
 |
 |
