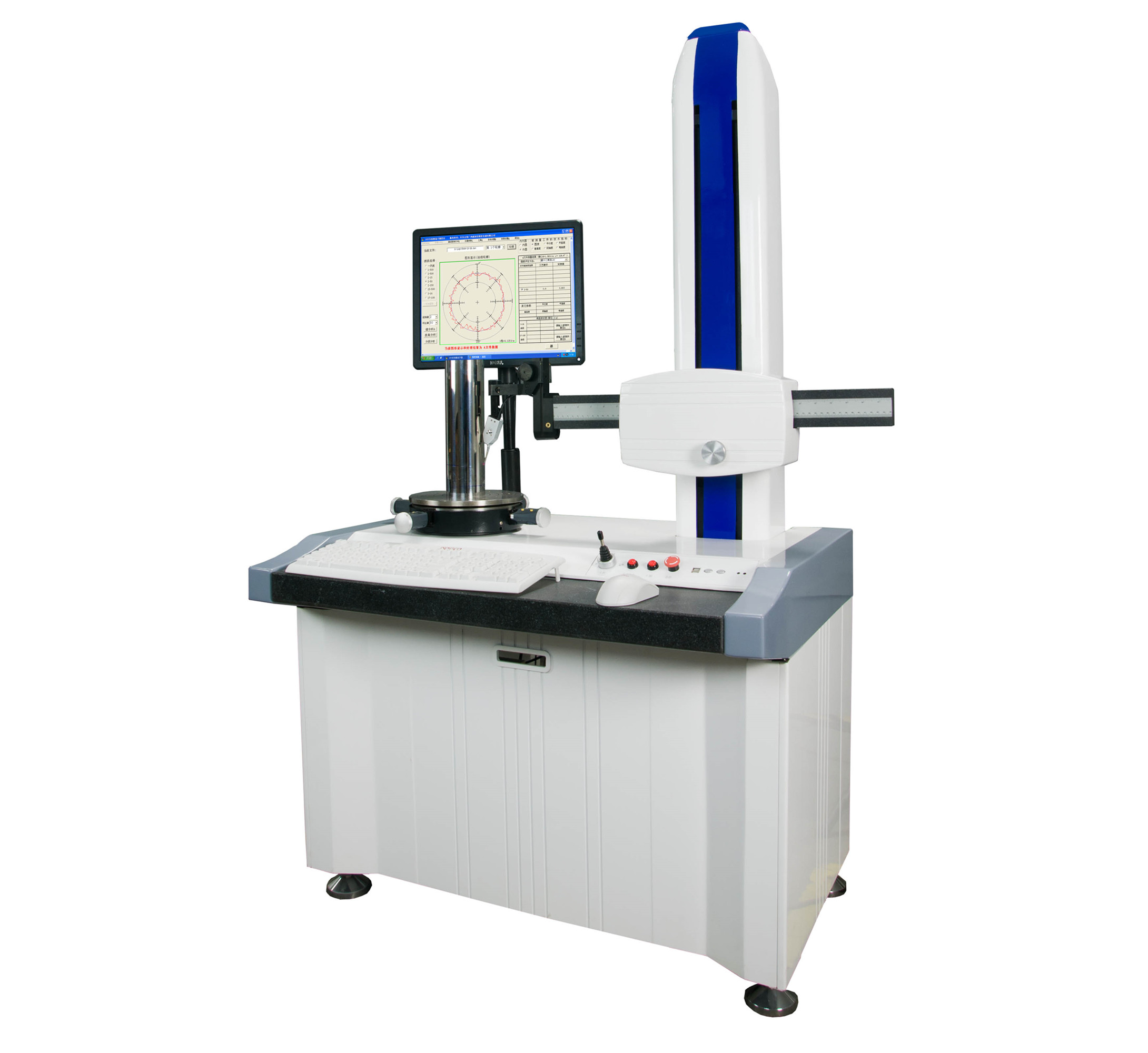

DTP-5000B圆度仪

产品时间:2020-09-11 08:41

简要描述:

测量项目 测量项目 可测环形工件的圆度、同轴度、同心度、跳动量、垂直度、平行度、平面度、表面波纹度(Wc、Wp、Wv、Wt、Wa、Wq)、频谱分析、波高分析等 测量范围 最大测量直径 70...

详细介绍
测量项目
测量项目 可测环形工件的圆度、同轴度、同心度、跳动量、垂直度、平行度、平面度、表面波纹度(Wc、Wp、Wv、Wt、Wa、Wq)、频谱分析、波高分析等
测量范围
最大测量直径 φ700mm
最大测量高度 650mm
承载重量 150Kg
主轴精度
主轴径向误差
H=到工作台高度
±(0.02+3H/10000)μm
主轴轴向误差
X=到主轴中心距离
±(0.02+4X/10000)μm
工作台
台面直径 φ320mm
调整范围 调偏心±2mm ; 调水平±1°
回转直径 φ700mm
旋转速度 0-12转/分
水平臂(横导轨)
水平移动距离 220mm
移动速度 0.5-6mm/S或手动
传感器
量程 500μm (半径差)
分辨率 0.005μm
测针形状 2mm宝石球测头(有更多直径可选择)
测力 1-12g
数据采集
数据采集 14400点/周(国际通用)
放大倍率
放大倍率 20万倍 自动
评定方法
评定方法 LSC(最小二乘法)、 MZC(最小区域法)、
 MIC(最大内切圆法)、 MCC(最小外接圆法)
滤波值
滤波值 1-500、1-150、1-50、1-15、3-16、3-17、15-500、17-100 upr
数据分析处理
频谱分析 分析不同频率成分的幅值
异常数据剔除 手动或自动剔除异常数据,如毛刺、孔及凸点等
文件管理 测量数据自动保存,可删除
数据打印 可选用单个或多个测量结果同页打印模式
安装要求
电源 220-240V  AC, 50HZ,单独地线;最大功率消耗450W
压缩空气 纯净压缩空气:气压0.4MP,消耗0.1m3 /min (气源供给0.6MP,0.25m3 /min以上)
环境要求 工作温度:10°-30°(常温);湿度20-80%RH(无结露),良好地线,无明显振源
