增量式长度计

产品时间:2021-04-20 16:03

简要描述:

增量式长度计 大量程高精度,设计坚固,适合于众多工业应用 德上增量式长度计是大量程的高精度测量设备。它设计坚固,非常适合于众多工业应用。其应用包括产品计量、多点检测...

详细介绍

增量长度计

增量式长度计

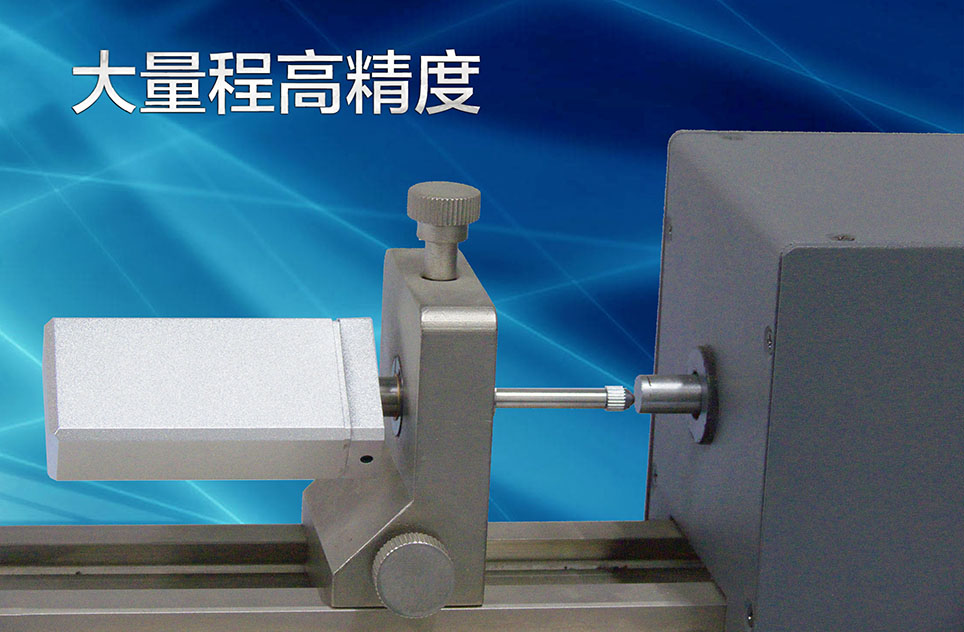

大量程高精度,设计坚固,适合于众多工业应用

增量式长度计是大量程的高精度测量设备。它设计坚固,非常适合于众多工业应用。其应用包括产品计量、多点检测、测量设备检测和位置测量等其它众多领域。



技术参数

精度 测量范围

DaySun-PRO DaySun-NRM
±0.15μm 15 mm (0.6 in) ±0.3μm 15 mm (0.6in)
±0.2μm 30 mm (1.2 in) ±0.6μm 30 mm (1.2in)
±0.4μm 60 mm (2.4in) ±0.8μm 60 mm (2.4 in)
±0.5μm 100 mm (4in) ±1.0μm 100 mm (4in)


附件

测量触头、联结器、测量座、线缆式提升器(适用于DaySun-PRO和DaySun-NRM)、信号处理和显示单元、测量值显示单元、增量式信号 1 Vpp 、引脚配置和连接电缆。



应用范围

计量和生产控制

增量式长度计可以应用在商品进厂检测、生产工艺的统计控制或质量保证以及任何需要快速、可靠和精确测量长度领域。它的大量程设计是其突出优点:无论是5毫米还是95毫米的零件,都可以用同一个长度计直接测量。DaySun公司拥有满足客户各种应用领域所需精度的长度计,DaySun系列长度计的精度高达±0.2μm


量块检定和测量设备的检测

根据标准的要求,需要对测量设备进行定期检测,特别是对量块的检定;如果用电感测微仪对量块进行比较测量,需要使用大量的基准量块,问题是电感测微仪的测量范围太小,它的测量范围不超过10μm。但增量式长度计不仅测量范围大,而且测量精度高,可以极大地简化测量设备的可跟踪性所需的检定过程。DaySun系列长度计具有15mm测量范围精度为±0. 15μm至±0. 3μm;60 mm测量范围精度为±0. 4μm至±0. 8μm,非常适合于此项应用。这样,可以大大减少所需基准量块的数量,使量块的检定变得更加轻松。


多点检测设备

多点检测设备需要外形小巧、经久耐用的长度计。同时,这些长度计还应具有数毫米的相对较大的测量范围,以简化检测设备结构。例如,一台设备就可以用于多种标准模式的测量。如果测量范围大就可以减少标准模式数量,因此能简化生产。DaySun系列增量式长度计特别适合多点检测设备,它尺寸小巧,比德国HEIDENHAIN长度计的尺寸还要小,在15 mm或30 mm的测量范围上具有±0. 2μm的测量精度;同时DaySun系列长度计的测量精度长期稳定,无需像电感测微仪那样必须频繁检定。


位置测量

增量式长度计还是理想的精密直线滑板或X-Y工作台的位置测量设备。例如,将它用于工具显微镜,其数显读数和灵活的原点设置,使测量显微镜的操作更简单。在此方面,DaySun系列长度计在30mm、60mm或100 mm的大测量范围上提供高达±0. 2μm或±0. 5μm的高精度。作为直线测量设备,在此应用中的长度计通过装夹杆或两维安装平面可以快速安装而且符合阿贝(Abbe)原则,这是其突出优点。



优势

测量范围大

长度计测量范围有15mm、30mm、60mm或100mm多种选择,因此其一台测量设备可以测量非常不同的零件,避免频繁地更换价格昂贵的量块或模板。


精度高

长度计高精度还体现它的全量程上。无论是测量10mm还是100mm的零件,其测量实际尺寸的精度是完全一样的。DaySun公司的长度计重复性一流,可以用于比较测量,例如用于大批量生产。


设计坚固

长度计是为工业环境而制造的。它具有长期始终如一的高精度和出色的温度稳定性。所以,可以广泛应用于生产设备和机床中。


应用广泛

长度计适合多种应用。自动检测设备、手动测量工作站或定位设备一无论是长度、间距、厚度、高度或直线位移都可以被DaySun公司的长度计快速、可靠和精确的测量。


技术

长度计的高品质不是偶然的。这些专有技术和知识使DaySun公司有能力成为您计量领域超一流的合作伙伴。具体技术如:电子细分技术;校准技术;兼容技术;电子显示技术等。



工作原理

长度计具有量程大、精度高、精度稳定的特点。其技术基础是基于光电扫描增量式刻度尺的测量原理。长度计使用实物测量基准,即玻璃增量式光栅。这样的测量基准允许的测量范围大,对震动和冲击不敏感,具有确定的温度特性。测量基准的精度不受大气压力和相对湿度的变化影响一这是长度计能够长期稳定的先决条件。增量式光栅采用无机械接触的光电扫描法,因而没有磨损。光线穿过经特别排列的扫描光栅和光栅尺后照射在光电池上。光电池产生很小信号周期的正弦输出信号。后续电子设备对输出信号进行细分得到纳米级的很小的测量步距。其扫描原理,以及极其精细的光栅刻线和整齐的刻线边缘保证了输出信号的高质量,使一个信号周期可以反映很小的位置误差。
