一、产品概述

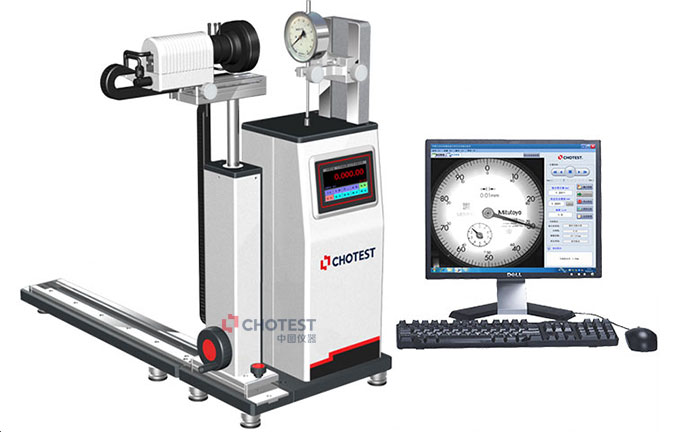

SJ2620立式指示表检定仪采用进口高精度光栅测量系统、精确的光栅位移测控技术、长寿命精密专利导轨、进口电机控制系统、专利无反射光源、高分辨率CCD、彩色大屏幕液晶显示与触控系统及数字图像处理技术，实现指示表的全自动、高精度检定。采用计算机自动控制电机精确驱动光栅位移，不需要手工旋转手轮或微分筒；采用检定软件自动采集当前数据，不需手工采样；采用CCD全真模拟人眼读取表盘并自动识别，不需要人眼观察、人工读数；在提高检定速度的同时，全面解放了体力和脑力。
检定过程采用人工智能化方法，操作者只需装好指示表，在检定软件上选择表的类型、分度值和量程等参数后，点击“开始检定”键，检定仪立即驱动指示表按规程进行检定，检定结束后快速打印出检定记录和结果（包括各点的数据列表，正、反程误差曲线，以及各种示值误差是否合格及合格级别等）。其检定速度比国内其它指示表全自动检定仪快一倍以上。
二、结构原理
本仪器包括光栅测量系统、图像处理系统、电子测控箱、检定夹具、检定软件、计算机和打印机。
SJ2620高精度指示表全自动检定仪采用计量进口光栅尺作为长度标准，采用计算机作为控制中心。计算机在用户点击“开始检定”后，会根据用户输入的表类型、分度值和量程等信息，向测控箱的微处理器发出相应控制指令；测控箱收到指令后，自动控制伺服电机精确驱动光栅和测杆，推动被检表的测杆移动到检定点，然后将光栅的标准位移传送到计算机；计算机通过摄像头获取被检表表盘图像，采用数字图像处理技术自动识别表盘读数，并将该读数同光栅的标准位移相比较，得出检定点误差，当所有检定点检定完毕后，形成检定记录和结论，保存到数据库并供客户打印。
三、产品功能
标准配置：
1.按国家检定规程全自动检定百分表、千分表、杠杆表、内径表和大量程百分表；
2.全自动检定以上各类表的数显表；
3.全自动检定以上各类表的英制表；
4.全自动检定部分扭簧比较仪、机械式比较仪；
5.具有半自动检定功能，用于检定表盘或刻度线有明显污损的指示表；
6.具有自动对零功能，检定前无需手动调整零位；
7.在检定过程中，具有超差提示功能；
8.自动处理检定数据并进行判定；
9.可显示、打印历史记录，包括检定点误差数据的表格和曲线，规程中要求测量的各种示值误差，以及根据规程判定的检定结果；
10.可按指示表类型、生产单位、出厂编号、检定员、送检单位、设备编号、检定日期和有效日期等查询和管理检定记录；
11.可修改保存的记录和数据；
12.可从数据库中选定多条记录成批打印检定记录或者检定证书；
13.可将检定数据输出到Word文档；
14.具有备份和还原数据库功能。
可选配置：
1、 可根据客户特殊需求，定制检定记录报表和检定证书的格式。
2、 可根据客户需求定制检定标准。
