一、产品简介：
XVD1102微控式电子万能试验机是专门针对高等院校、科研院所而设计的新一代微机控制电子万能试验机。主机及辅具的设计借鉴了国际上的先进技术，外形美观，操作方便，性能稳定可靠。采用采用高精度步进电机及驱动器，经减速后带动丝杠副进行加载，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，适用于塑料薄膜、复合膜、软质包装材料、胶粘剂、胶粘带、不干胶、橡胶、纸张等产品的拉伸、剥离撕裂等性能测试，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
二、主要技术指标：
序号 | 项目名称 | 技术指标 |
1 | 最大试验力 | 100N |
2 | 试验力测量范围 | 2%--100%FS |
3 | 试验力示值精度 | 优于示值±1% |
4 | 试验力分辨力 | 1/100000 |
5 | 横梁位移测量精度 | 分辨率高于0.3um |
6 | 试验速度范围 | 0.001—500mm/min,无级调速 |
7 | 速度控制精度 | 优于±0.5% |
8 | 变形准确度 | 优于±0.1% |
9 | 试验空间 | 650mm /850mm |
10 | 整机电源 | 单相,220V±10%,50Hz；400w |
11 | 工作环境 | 室温—35℃,相对湿度不超过80% |
12 | 主机尺寸 | 450×370×1300mm 450×370×1500mm（加高300mm） |
13 | 重量 | 约90 kg |
三、方案描述
1 主机
1.1主机采用高钢度单臂式结构，外形美观；
1.2 采用进口高精度滚珠丝杠，传动高效平稳
1.3 传动部分采用圆弧齿同步带传动，传动过程中双向无间隙
1.4 采用高精度步进电机及驱动系统，确保传动平稳，控制精准
1.5 夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象
1.6 特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响
2 控制系统
2.1 包括负荷测量、位移测量及变形测量系统

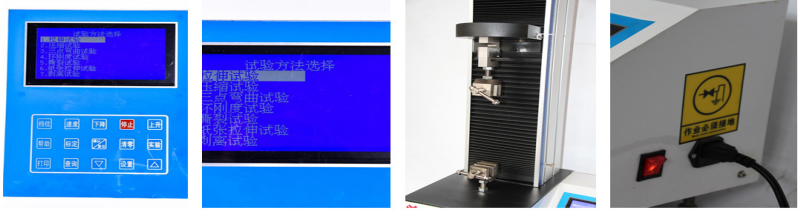

2.2 大屏幕液晶屏实时显示控制参数及测量结果
2.3 具有过载保护等功能
四、系统基本配置
1、试验机主机 (单臂式结构)
2、高精度步进电机及伺服驱动器
3、高精度负荷传感器
4、进口精密滚珠丝杠副
5、减速系统（圆弧齿同步带传动）
6、光电编码器（2000线）
7、大液晶屏数字控制系统（微型打印机选配，需配加500元）
8、技术资料：使用说明书、软件使用手册、合格证、装箱单
9、拉伸、压缩辅具
五、 技术情报和资料的保密
1、本技术方案属于我公司技术资料，用户应对我方提供的技术情报和资料承担保密义务，不论本方案是否采用，本条款长期有效；
2、我方对用户提供的技术情报和资料亦应承担保密义务。
