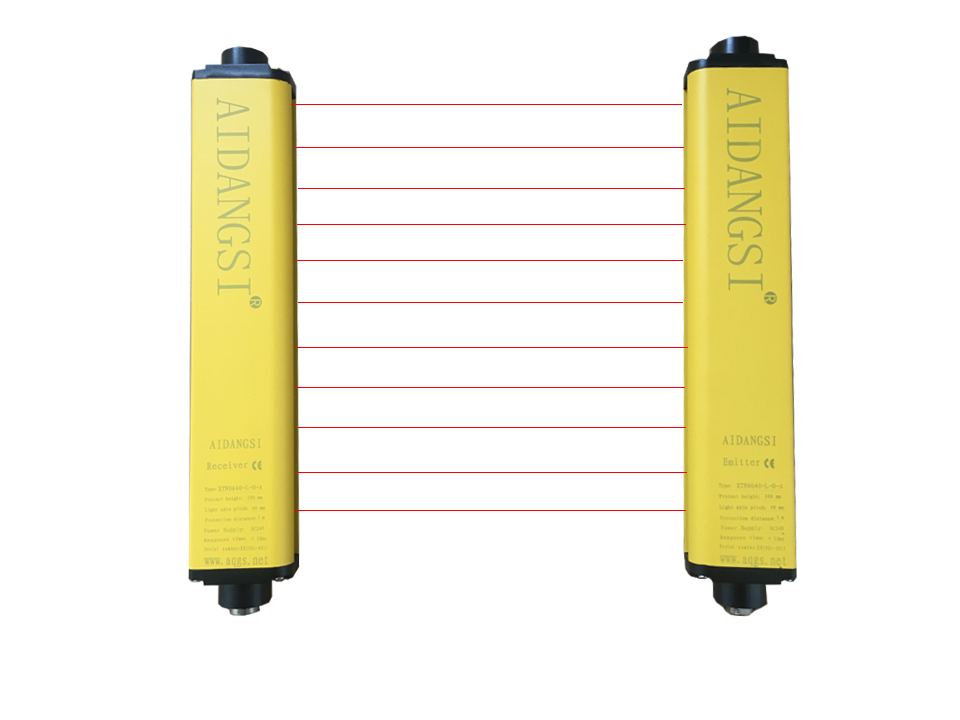

冲床安全光栅

XTA系列安全光栅携带双回路外置控制系统，参照了欧洲标准设计，主要元器件选用国外原装进口，通过了国内GB4584-2007认证。其功能强大，自检完善，使用简易，抗震性强，安装方式多样可应用于各种高危设备，并能在恶劣环境中保护操作人员安全及设备。

产品特点：

1.采用SMD贴片设计，抗光、电磁干扰能力强，具有多种抗震性措施，抗震性好，稳定性高。
2.采用双回路输出信号，自检完善，响应时间短。
3.一台控制器可控制多套传感器，形成多面保护。
4.铝合金外壳结构坚固，耐冲击。
5.采用线同步技术，抗干扰能力强。
6.可用于长距离区域保护，和用于多面区域保护。

技术参数：

保护高度	60-2000mm（常规）	工作环境温度	-10℃-55℃
光轴间距	10mm/20mm/40mm	储存环境温度	-25℃-70℃
分辨率	15mm/25mm45mm	工作环境湿度	温度20℃时，空气相对湿度<85%
光轴数量	4、6、8、10......	工作环境湿度	温度20℃时，空气相对湿度<85%
电源电压	AC110V~220V、AC380V	继电器寿命	>100万次（可更换继电器）
功率	<15W	输出触点容量	AC380V/5A
响应时间	<20ms	抗光干扰	10000LUX（入射角I>5度）
绝缘电阻	≥10MΩ	介电强度	ACI500V.60S.无击穿或闪烁
截面尺寸	*3550mm**	光幕形式
保护距离	A:0.1-5m; B:0.1-10m; C:0.1-15m; D:0.1-20m

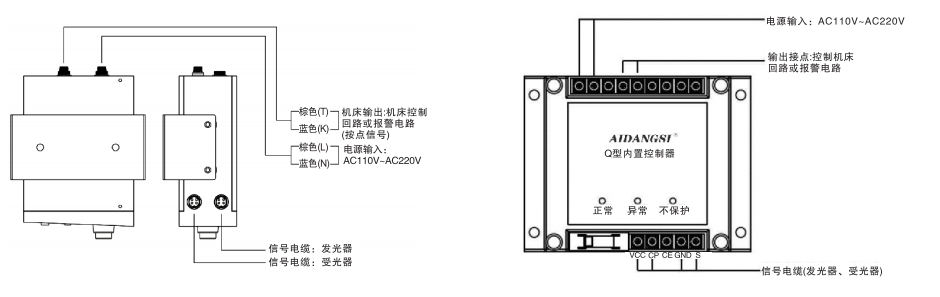

XTA安全光栅控制器接线：

XTA安全光栅外形尺寸图：

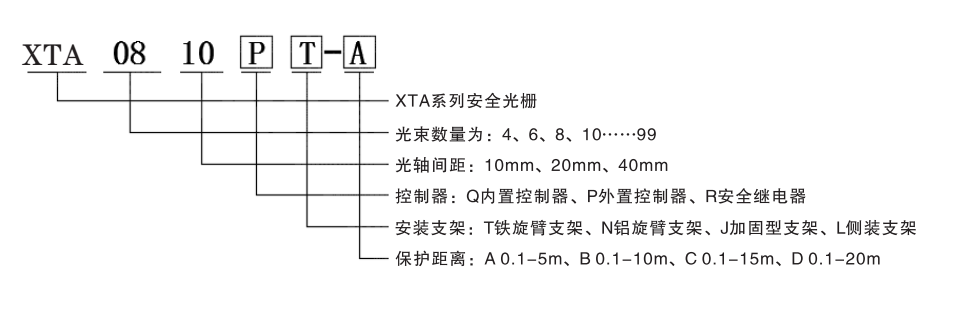

XTA安全光栅选型说明

XTA安全光栅选型参考表：如：XTA0810-P-L

光束间距（mm）	光束(束)	规格型号	保护高度（mm）	总高度（mm）
10mm	8	XTA0810	70	150
	12	XTA1210	110	190
	16	XTA1610	150	230
	20	XTA2010	190	270
	24	XTA2410	230	310
	28	XTA2810	270	350
	32	XTA3210	310	390
	36	XTA3610	350	430
	40	XTA4010	390	470
	44	XTA4410	430	510
	48	XTA4810	470	550

光束间距（mm）	光束(束)	规格型号	保护高度（mm）	总高度（mm）
20mm	4	XTA0420	60	150
	6	XTA0620	100	190
	8	XTA0820	140	230
	10	XTA1020	180	270
	12	XTA1220	220	310
	14	XTA1420	260	350
	16	XTA1620	300	390
	18	XTA1820	340	430
	20	XTA2020	380	470
	22	XTA2220	420	510
	24	XTA2420	460	550

光束间距（mm）	光束(束)	规格型号	保护高度（mm）	总高度（mm）
40mm	4	XTA0440	120	210
	6	XTA0640	200	290
	8	XTA0840	280	370
	10	XTA1040	360	450
	12	XTA1240	440	530
	14	XTA1440	520	610
	16	XTA1640	600	690
	18	XTA1840	680	770
	20	XTA2040	760	850
	22	XTA2240	840	930
	24	XTA2440	920	1010

更多型号请联系AIDANGSI工作人员
