XTN通用型安全光栅

XTN系列安全光栅

XTN系列安全光栅采用光学透镜原理，实现超长对射距离可达到25m能有效的检测出进入光幕区域的任何不透明物体。
产品特点：
1.采用SMD贴片设计，进口高端元器件，抗光、电磁干扰能力强，具有多种抗震性措施，抗震性好，稳定性高。
2.自检完善功能，响应时间短。当光电安全保护装置出现故障时，确保不向所控制设备发送错误的信号。
3.光电循环自检，提升设备安全性。
4.采用线同步技术，抗干扰能力强。
5.可用于长距离区域保护，和用于多面区域保护。

技术参数：

保护高度	60-2000mm（常规）	工作环境温度	-10℃-55℃
光轴间距	5mm/10mm/20mm/40mm	储存环境温度	-25℃-70℃
分辨率	10mm/15mm/25mm45mm	工作环境湿度	温度20℃时，空气相对湿度<85%
光轴数量	4、6、8、10......	输出电流	≤200mA
电源电压	DC24V±20%	截面尺寸	35*50mm
功率	<5W	光幕形式	对射式
响应时间	<10ms	抗光干扰	10000LUX（入射角I>5度）
绝缘电阻	≥100MΩ	介电强度	ACI500V.60S.无击穿或闪烁
输出方式	NPN或PNP（常规）/继电器常开/继电器常闭（可根据需求选择）
保护距离	A:0.1-5m; B:0.1-10m; C:0.1-15m; D:0.1-20m

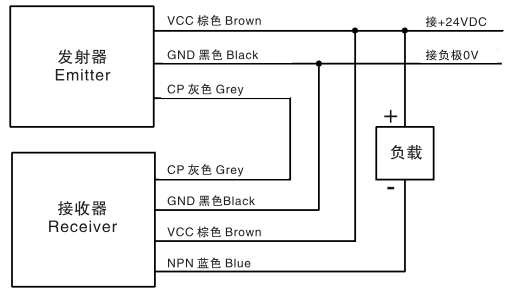

安全光幕接线定义

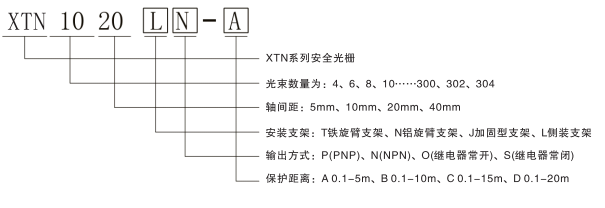

安全光栅选型说明

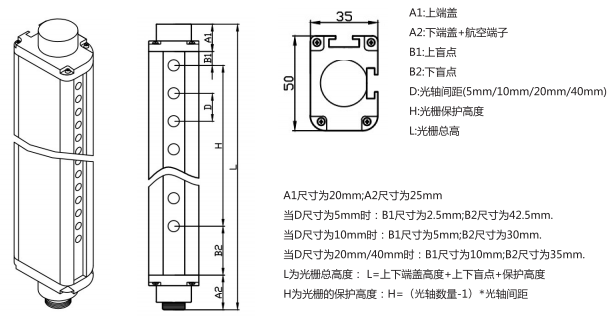

安全光幕安装尺寸图

XTN安全光栅

安全光幕选型说明

安全光栅选型表：

光束间距（mm）	光束(束)	规格型号	保护高度（mm）	总高度（mm）
10mm	8	XTN0810	70	150
	12	XTN1210	110	190
	16	XTN1610	150	230
	20	XTN2010	190	270
	24	XTN2410	230	310
	28	XTN2810	270	350
	32	XTN3210	310	390
	36	XTN3610	350	430
	40	XTN4010	390	470
	44	XTN4410	430	510
	48	XTN4810	470	550

光束间距（mm）	光束(束)	规格型号	保护高度（mm）	总高度（mm）
20mm	4	XTN0420	60	150
	6	XTN0620	100	190
	8	XTN0820	140	230
	10	XTN1020	180	270
	12	XTN1220	220	310
	14	XTN1420	260	350
	16	XTN1620	300	390
	18	XTN1820	340	430
	20	XTN2020	380	470
	22	XTN2220	420	510
	24	XTN2420	460	550

光束间距（mm）	光束(束)	规格型号	保护高度（mm）	总高度（mm）
40mm	4	XTN0440	120	210
	6	XTN0640	200	290
	8	XTN0840	280	370
	10	XTN1040	360	450
	12	XTN1240	440	530
	14	XTN1440	520	610
	16	XTN1640	600	690
	18	XTN1840	680	770
	20	XTN2040	760	850
	22	XTN2240	840	930
	24	XTN2440	920	1010
