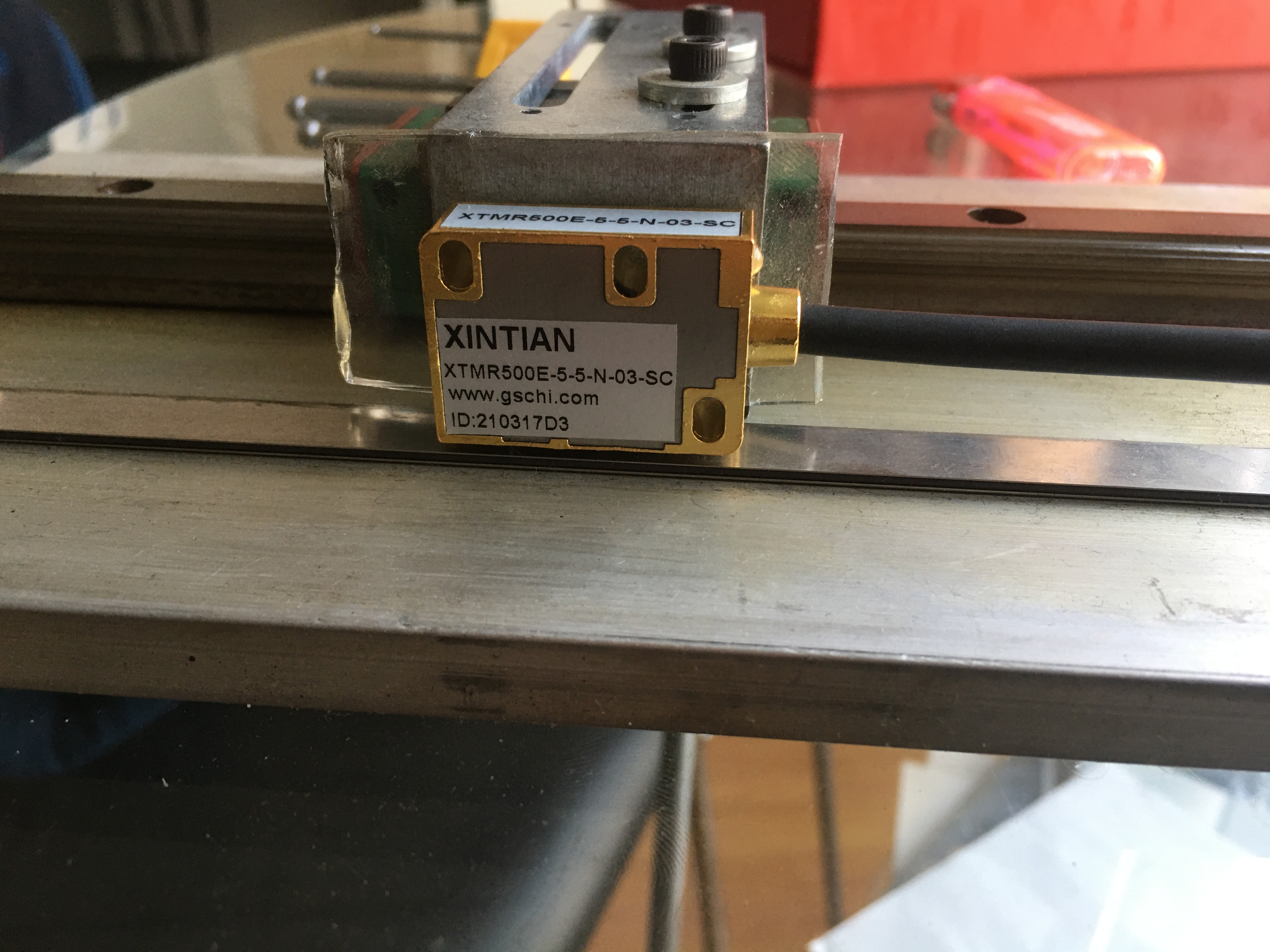

XTMR500E高精度磁栅尺读数头

产品时间:2021-04-22 17:04

简要描述:

本系列产品是磁栅测量系统,其中XTMR500E是读数头,XTMB是磁尺,它们之间根据磁感应的原理进行工作。当XTMR500E读磁头在XTMB磁尺的磁场空间中做直线运动时,读磁头会根据运动的相关位移...

详细介绍

产品用途

本系列产品是磁栅测量系统, 其中XTMR是读磁头、 XTMB 是磁尺,它们之间根据磁感应的原理进行工作,当 XTMR读磁头在 XTMB磁尺的磁场空间中做直线运动时,

读磁头会根据运动的相关位移量实时的输出符合标 准的位置脉冲。

本产品主要用于木工、石材加工、锯切、金属切削、纺织、印刷、包装、塑料加工、自动化系统、切割设备、电子组装设备、测量/检测设备等。


特点

非接触、高速测量。

用户可定制的输出分辨率。

内置 LED状态指示灯。

极强的抗污和抗油能力。

简易的安装方式

极好的经济性。


技术参数:

型号XTMR500E
配套磁尺
XTMB-20-50-10-1-P
分辨率

工作电压

5 ~ 30V DC

输出信号

A 、B、A-、B-、Z、Z-

精度指标(20℃)

±35μm/m

重复精度

Max. ±1 个单位分辨率(单方向)

测量长度

用户指定(无限制

安装间隙

Max. 2.5mm

移动速度Max. 5m/s
空载电流

Max. 30m

输出电流

Max. 50mA(每路信号)

工作温

-20℃ ~ +85

保护等级

IP68(IEC60529:2001)

线胀系数

~ 17 × 10-6/K



抗干扰(EMC)

Electrostatic discharge(ESD: EN61000-4-2);

Radio-frequency(EN61000-4-3, EN61000-4-6);

Electrical fast transient(EFT: EN61000-4-4);

Surge(EN61000-4-5);

Power frequency magnetic field(EN61000-4-8);

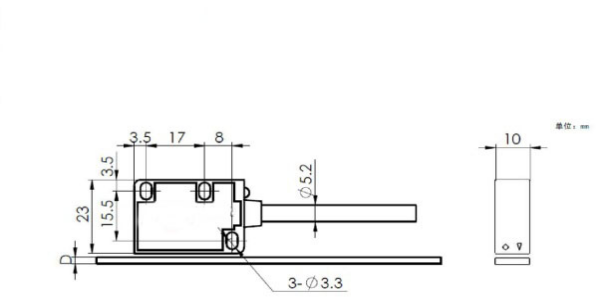

外形尺寸



磁尺厚度 D

不含双面胶 1.3mm

含双面胶 1.5mm

含保护钢带 1.75mm




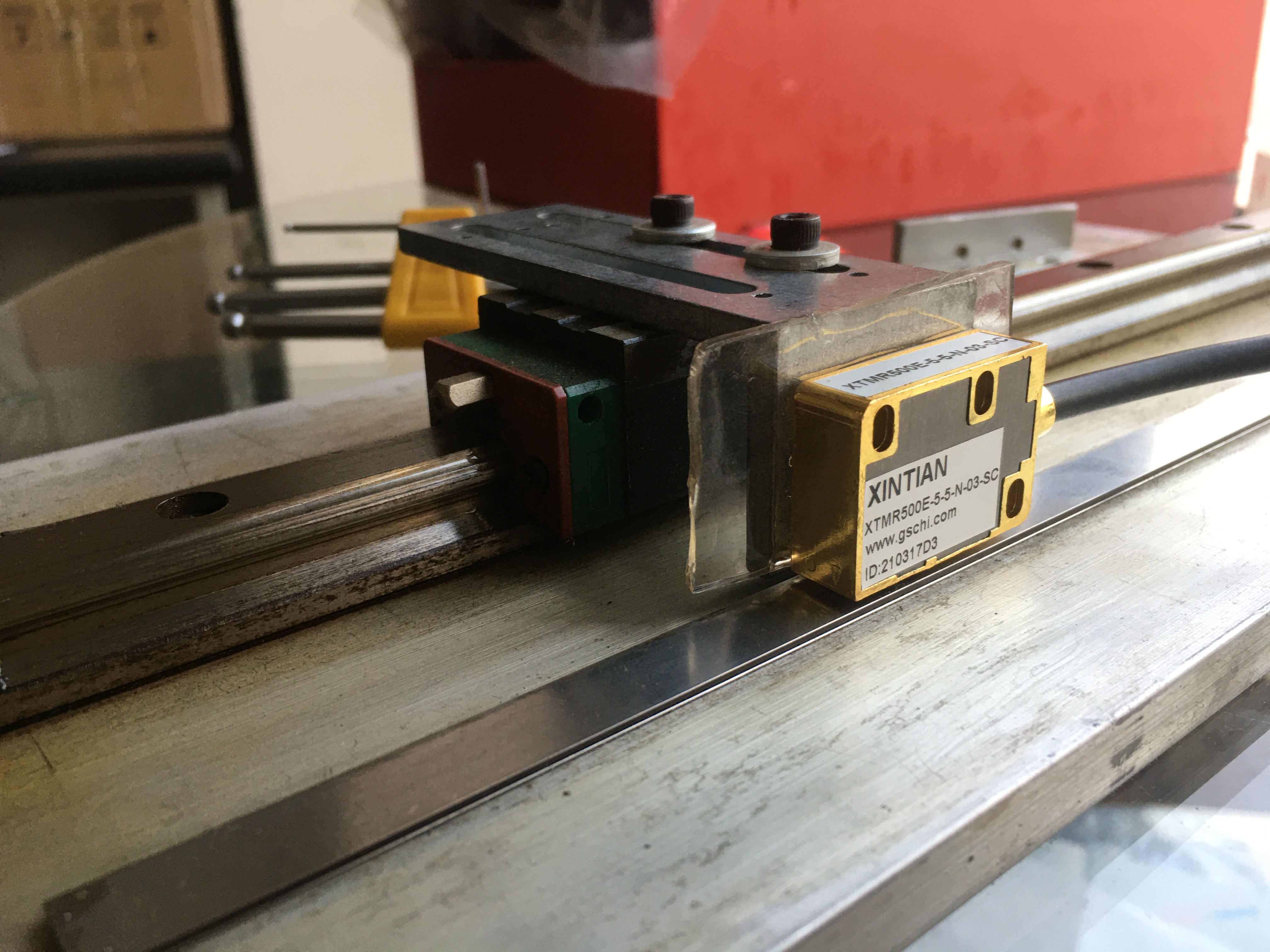

安装要求

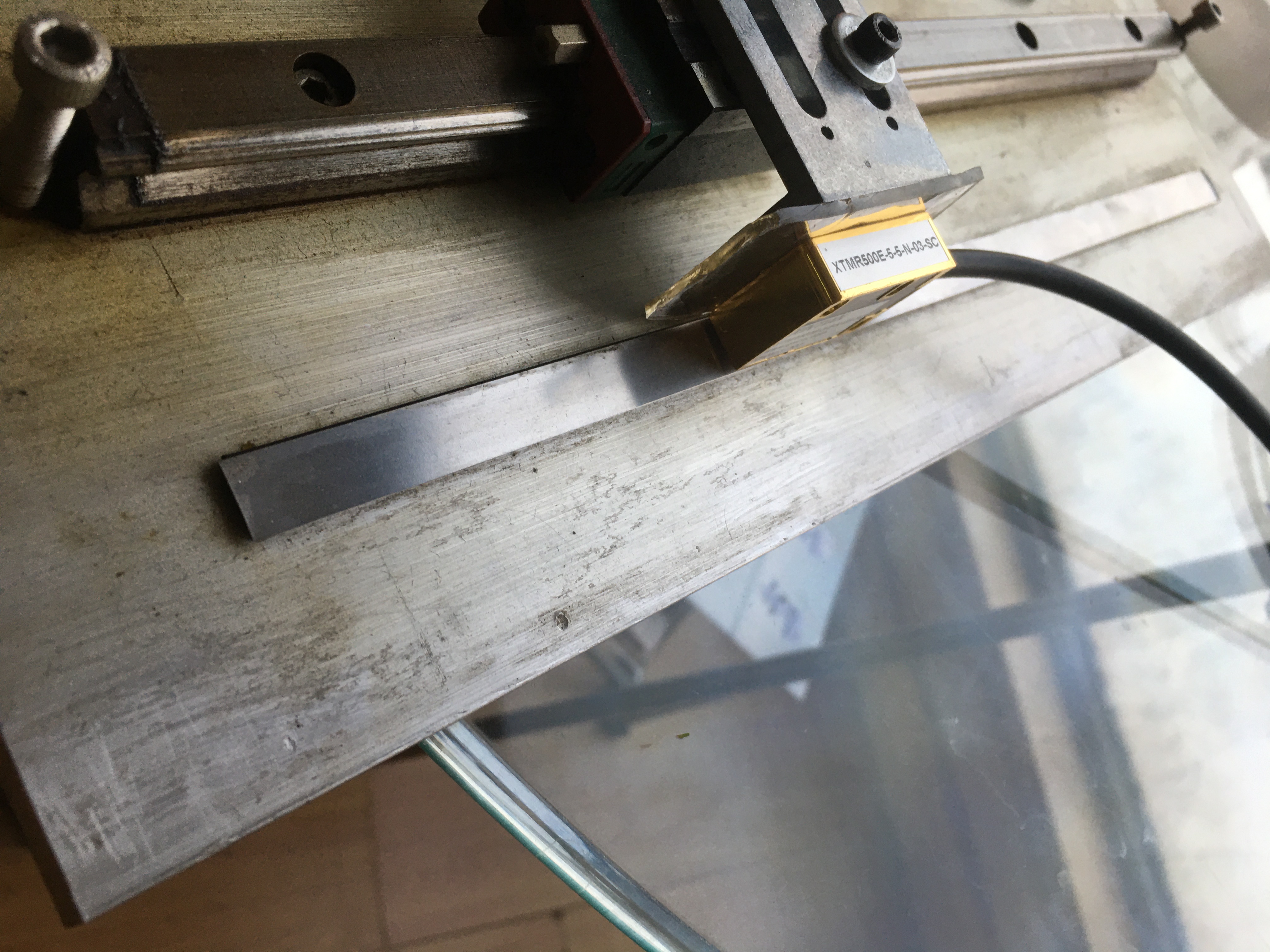

磁栅尺安装

时序图



接线定义

VCC0VABZ
A-B-Z-
红色白色黄色灰色蓝色绿色粉色



磁栅尺
磁栅尺XTMR500E磁栅尺
