型号：

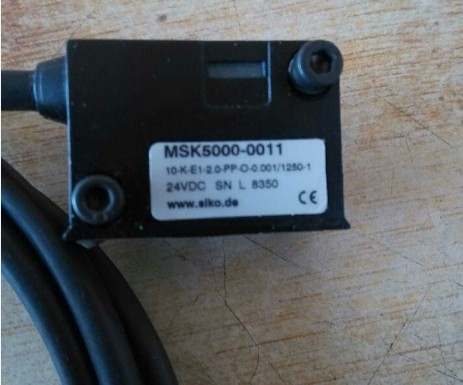

MSK5000-0241 MSK5000-0011

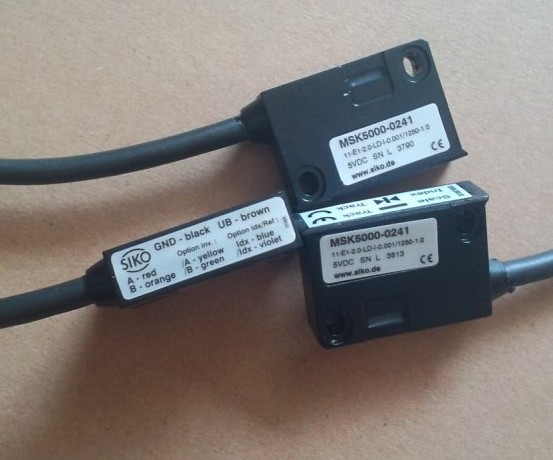

接线定义：
棕色：5V，黑色：0V，红色：A相，橙色：B相，黄色：A反相，绿色：B反相，蓝色：Z相，紫色：Z反相
介绍
集成转换模块和数字信号输出的非接触型测量传感器，与磁尺相结合，形成一个开放，坚固耐用的磁性测量系统，具备很高的分辨率，感应磁场距离最大可达2mm。
一：最高分辨率可达0.001mm
二：可通过专用光学接口进行参数设置（编码器）
三：LED状态灯指示
四：实时数据处理

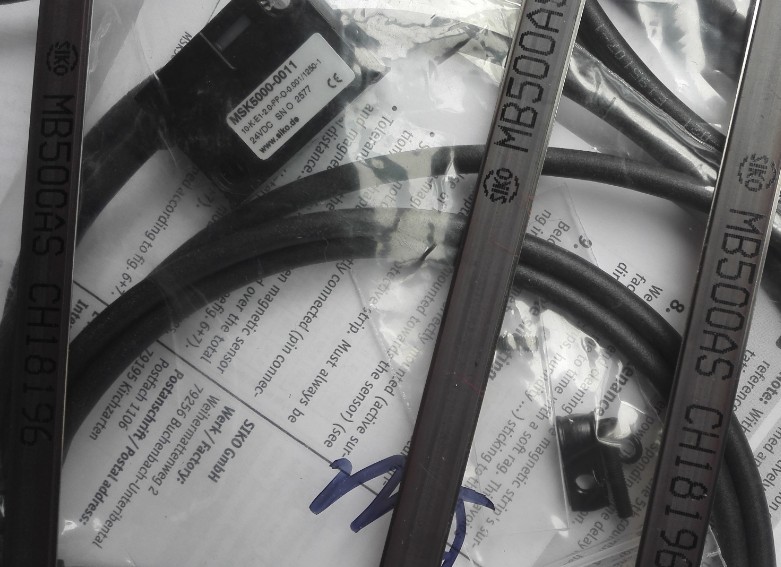

五：可选择固定或循环的参考信号 磁尺与磁栅传感器配合使用，形成一个开放的，坚固耐用的测量系统,具备很高的分辨率可达0.001mm,可通过专用光学接口对磁性传感器进行参数设置及修改，可选用固定或循环的参考信号。 磁尺上具有特殊的磁性材料，每隔一定的距离被磁化，被牢牢的固定在不锈钢带上，并预先配有特殊的粘胶便于安装，还标配有相应的不锈钢覆盖条，可以很好的保护磁尺不受伤害。具有方便安装，耐湿度、耐液体、耐油、防尘防震的特点。
磁栅尺磁尺特点：
一：磁栅电子尺单支最长可达90米无接缝，消除了接缝误差，更适应于各种较大行程的重型机床；
二：可根据需要任意长度裁切，操作及安装都较灵活方便；
三：防油、防水、防尘、防震，耐高低温（-40℃至+70℃），可适应各种恶劣工作环境；
四：分辨率最高可达0.001MM，最大移动速度可达25米/秒，可满足高精度高速度加工需求；
五：读数头与传感器实现非接触式感应，无摩擦损耗，使整套测量系统使用寿命更长；
六：此磁栅电子尺所选配的读数头带集成转换模块和数字信号输出，具有实时数据处理功能，而且可通过光学窗口进行参数设置及修改，可满足用户全方位需求。
|
|
|
|
-msk5000-.pdf资料下载
