JCXE-L系列光栅尺

产品时间:2021-07-20 13:28

简要描述:

型号 JCXE-L0.5 JCXE-L1 JCXE-L5 JCXE-LS0.5 JCXE-LS1 JCXE-LS5 JCXE-W0.5 JCXE-W1 JCXE-W5 光栅栅距 20m(0.20mm) 光栅测量系统 透射式红外光学测量系统,红外线波长:880 nm 读数头滚动系统 45五轴承滚动系统 分...

详细介绍

JCXE-L光栅尺

型号 JCXE-L0.5 JCXE-L1 JCXE-L5 JCXE-LS0.5 JCXE-LS1 JCXE-LS5


光栅栅距 20μm(0.20mm)
光栅测量系统 透射式红外光学测量系统,红外线波长:880 nm
读数头滚动系统 45°五轴承滚动系统
分辨率 0.5μm 1μm 5μm 0.5μm 1μm 5μm


有效行程 0-3000mm 0-3000mm 0-3000mm 0-500mm 0-500mm 0-500mm


精确度(μm) 以下为精度对照表
50-500mm ±2um ±3um ±6um ±2um ±3um ±6um


550-1000mm ±6um ±6um ±10um


1100-1500mm ±10um ±10um ±15um
1600-2000mm ±20um ±20um ±30um
2100-3000mm ±30um ±30um ±60um
重复精度 ±0.5um ±1um ±5um ±0.5um ±1um ±5um


工作速度 >10m/min(0.5um)            >15m/min(1um)            >60m/min(5um)
工作环境 温度 0-50℃             湿度≤90(20±50)
工作电压 5V±5%DC           24V±5%DC
输出讯号 TTL  ELA-422-A(RS-422)

更多详情,点击下载

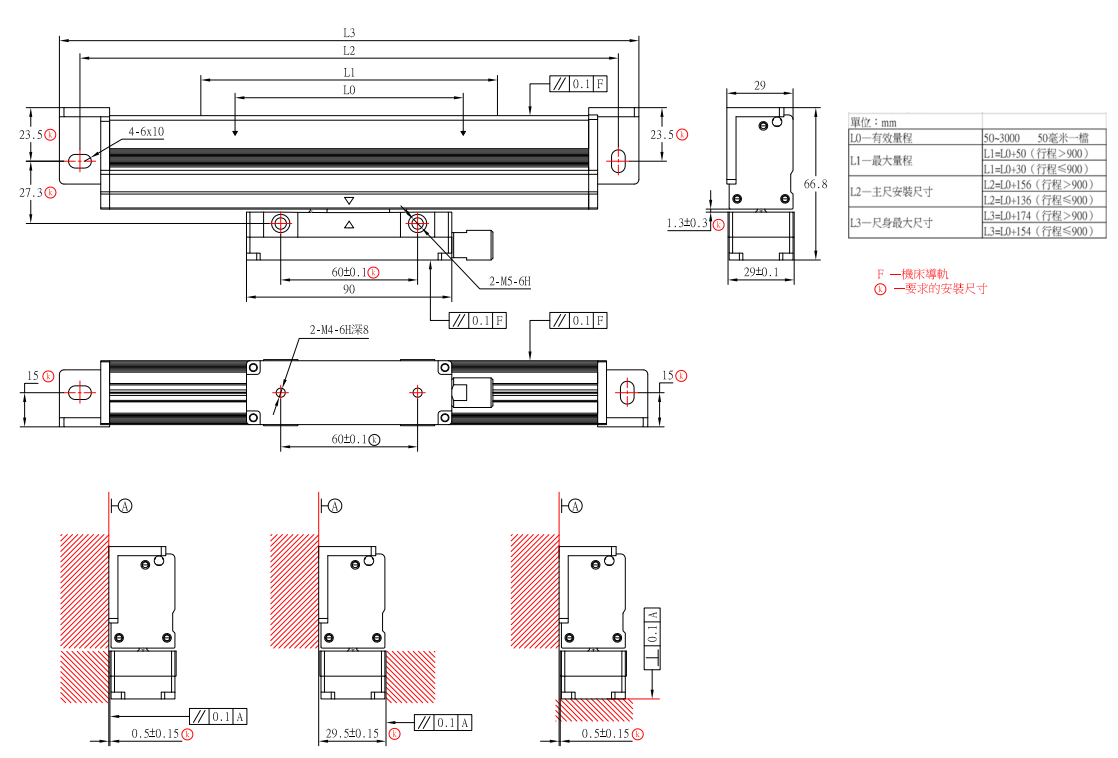

安装尺寸图下载
