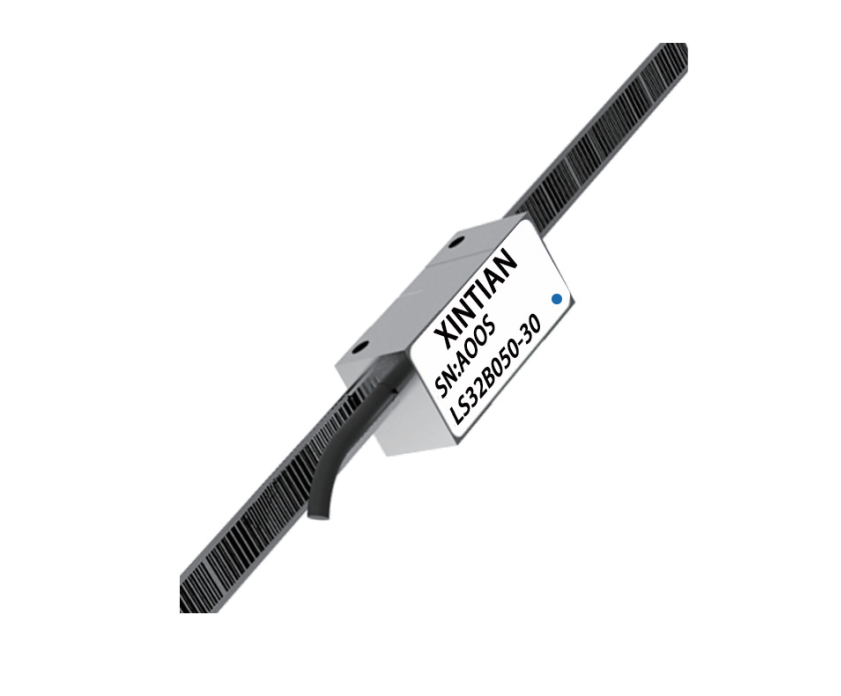

真正绝对式光栅系统，无需电池。具有良好的抗污能力。可抵御轻度的灰尘、划痕及油污。有50nm、100nm、500nm分辨率可供选择；读数头正反方向均可读取，计数方向由栅尺方向决定。 安装公差大、简单快捷。
LBS读数头特点
LBS读数头采用先进的成像检测技术、单码道位置识别技术、自动增益技术、编码、冗余检测技术等，实现高可靠性绝对式测量。光学系统具有良好的抗污能力，位置冗余检测使错误的风险降至最低，错误检测机制可确保在无法检测出位置时始终提示错误标记
尺寸 L36mm*W16.5mm*H18.4mm重量 读数头：20g， 电缆：35g/m电源 5V±10% 250mA输出信号 串行数据 RS485/422 BISS_C通信协议分辨率 500nm 10nm 50nm电子细分误差 <±150nm最大速度 15m/s最大加速度 20G最大冲击 50G电缆直径 4.6mm双屏蔽电缆弯折次数 10000000次 弯曲半径45mm温度 存储-20 ℃— +80 ℃、工作0 ℃至+55 ℃湿度 小于95%相对湿度（非泠凝）ALZ 50um绝对式栅尺精度 ±10um/m线性度 ±2.5um/同（可进行两点补偿）最大长度 15m热膨胀系数 10.5um/m/℃最大栅尺长度由读数头分辨率和串行数据位确定，对于高分辨率和短字长的读数头，最大栅尺长度会相应受到限制。分辨率 50nm 100nm 500nm32位位置长的最大栅尺（L ） 15m 15m 15m26位位置长的最大栅尺（L ） 3.35m 6.7m 15m最大读取速度 15m/s 15m/s 15m/s读数头接口线序 （D-SUB9公头）

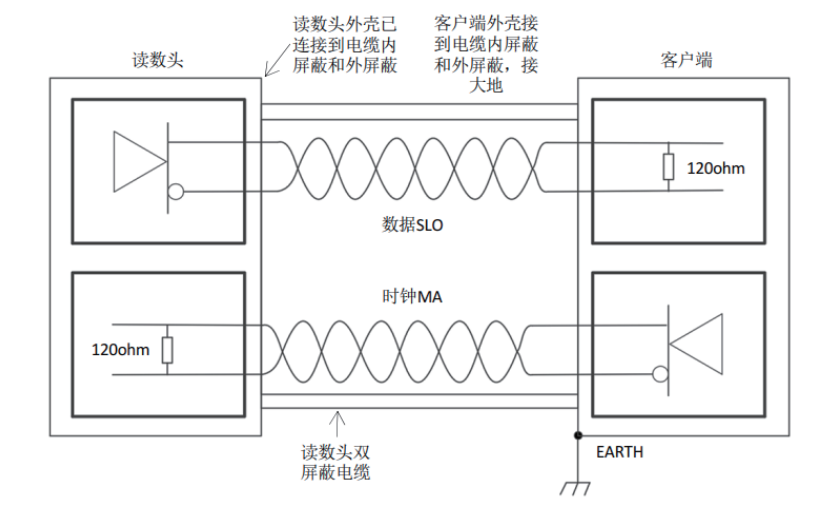

功能 信号 线色 引脚5V 红 4，50V 黑 ，白 8，9MA+ 灰 2MA- 紫 3SLO+ 茶 6SLO- 绿 7内外屏蔽 屏蔽 屏蔽 外壳电源串行通信推荐使用BISS_C差分信号连接BiSS_C单向模式是一种快速同步串行接口，用于从光栅采集位置数据。光栅为通信的从端，接收主端发送的位置获取时序和数据传输速度信息，并同步的返回位置数据和状态

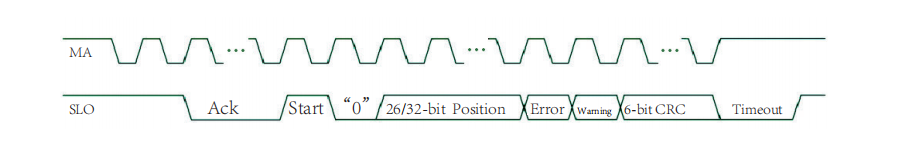

。MA将位置采集请求和时序信息（时钟）从主端传输到光栅；SLO将位置数据和状态从光栅同步的传输到主端。数据说明Ack :读数头计算绝对位置的时间，36usStart :光栅传输起始位，发信号给主接口开始传输数据Position :二进制位置数据，高位先传输。Error :“0”代表光栅内部位置校验错误。Warning :“0”代表应对光栅尺或读数窗口进行清洁。CRC ：用于对位置数据进行CRC校验，多项式为X + X + X ,高位先传输。Timeout :光栅每46us可采集一个新的位置读数。但数据传输有可能在46us过去之前完成。在这种情况下，光栅将SLO线保持低电平直至46us。
