JCXE-B加厚型光栅尺

产品时间：2020-06-08 08:09

简要描述：

光栅尺主要用于机床加工数显、测量设备、位移控制等。光栅尺的名称又称为电子尺、光栅位移传感器、数显尺、直线位接传器等。上海鑫天光栅尺有多种型号：JCXE-W1 JCXE-N JCXE-F JCXE-...

光栅尺主要用于机床加工数显、测量设备、位移控制等。光栅尺的名称又称为电子尺、光栅位移传感器、数显尺、直线位接传器等。上海鑫天光栅尺有多种型号：JCXE-W1 JCXE-N JCXE-F JCXE-M JCXE-B等多种型，输出信号为TTL 方波及RS422差分输出。咨询热线：021-54321756

简述：

滚动式光栅线位移传感器采用四裂相指示光栅，因此有四组发光、接收系统，零位窗另有独立的发光、接收系统，均取红外二极管和光电三极管作为发光、接收器件。

光源由此5VDC经限流电阻供给发光二极管。其工作电流恒定，保证接收信号的稳定。

光栅尺主要用于机床加工数显、测量设备、位移控制等。光栅尺的名称又称为电子尺、光栅位移传感器、数显尺、直线位接传器等。上海鑫天光栅尺有多种型号：JCXE-W1 JCXE-N JCXE-F JCXE-M JCXE-B等多种型，输出信号为TTL 方波及RS422差分输出

光栅尺技术参数：

型号	JCXE-W1	JCXE-W5			JCXE-F1	JCXE-F5	JCXE-B1	JCXE-B5
光栅栅距	20um(0.020mm),10um(0.010mm)
光栅测量系统	透射式红外光学测量系统，红外线波长：880 nm
读数头滚动系统	垂直式五轴承滚动系统						45°五轴承滚动系统
分辨率	1um	5um	1um			5um	1um	5um
有效行程	50-1000mm						1100-3000mm
精确度（um） 50-500
	±3um	±6um	±3um			±6um	±3um	±6um
550-1000	±6um	±10um	±6um			±10um	±6um	±10um
1100-1500							±30um
1600-2000							±50um
2100-3000							±80um
型号	JCXE-L1	JCXE-L5		JCXE-M1		JCXE-M5	JCXE-E1	JCXE-E5
重复精度	±1um	±5um		±1um		±5um	±1um	±5um
工作速度	>20m/min(1um) >60m/min(5um)
工作环境	温度 0-50⁰C 湿度≤90(20±5⁰)
工作电压	5V±5%DC 24V±5%DC
输出讯号	TTL ELA-422-A(RS-422) ~1V_PP

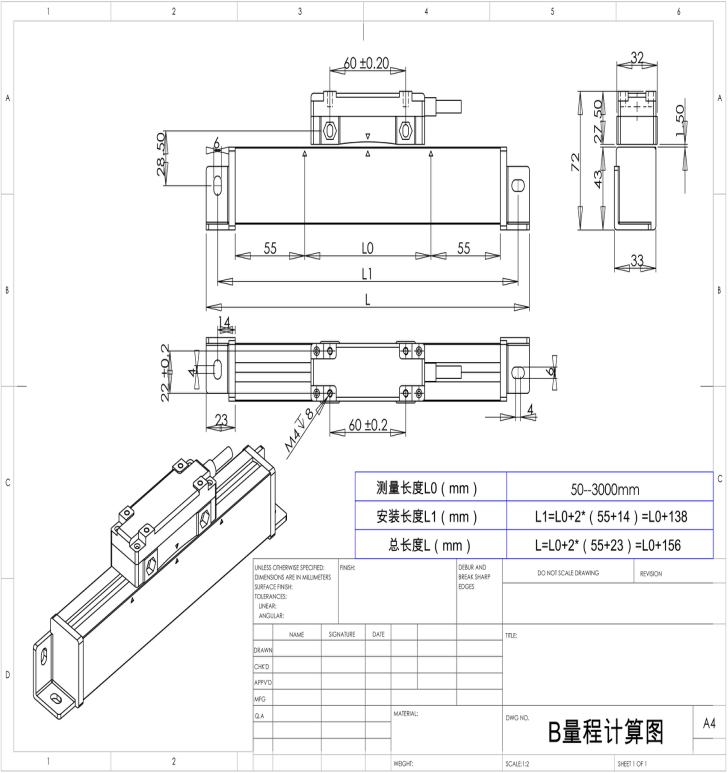

光栅尺安装尺寸图：

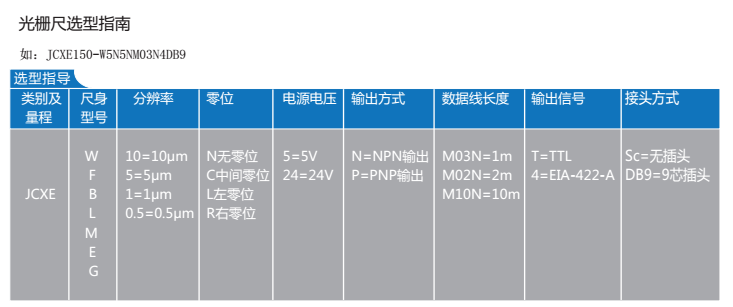

光栅尺选型指南：

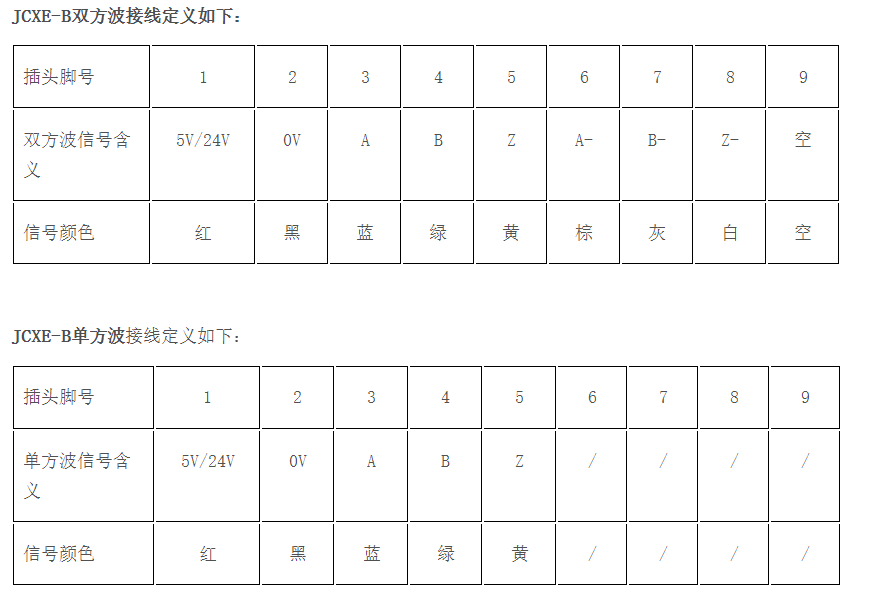

光栅尺接线定义：
