一、主要技术参数及外形尺寸
有效量程 10mm-50mm（特殊量程可定做）
测量范围 0-50mm
输出信号 方波（TTL）
工作电压 5V±5% 24V±5%
栅 距 20μm
分辨率 5μm 1μm 0.5μm
工作温度 10℃-40℃

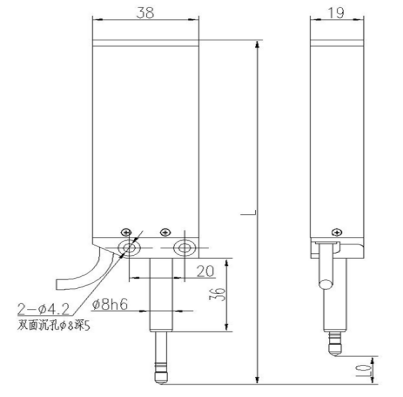

二、机械式外形尺寸：长x宽x高=Lx38x19（mm），机械式L0测杆回缩长度
|
测量范围 |
0-10 |
0-20 |
0-30 |
0-50 |
|
L |
169 |
206 |
211 |
226 |
|
L0 |
13 |
26 |
30 |
55 |
四、注意事项
1）尽量避免满量程使用。
2）切忌快推或快速释放测量杆。
以免由于碰撞造成传感器不必要的损坏。
五、故障分析及处理
1、传感器与数显表对接后，数码管不显示
1）检查是否有断线，插头接触是否良好
2）电源保险丝是否熔断
3）供电电压是否符合要求
上述检查无误，可按数显表使用说明书检查线路或返回厂家维修。
2、工作中数显表的数码管不进位
1）检查数显表与传感器的连接电缆是否接触良好。
2）检查传感器输出信号是否正常
3、数显表的数码管间断计数或频繁闪动
1）检查数显表与传感器的连接电缆是否接触良好。
2）检测传感器输出信号的幅值、相位及波形是否正确，如不正确返回厂家维修。
