球珊信号转换器SPA15-5

产品时间:2020-06-08 11:41

简要描述:

一年质保,为自动化控制提供TTL方波。适用PLC,数控设备链接,每毫米100个脉冲。 把复杂的球栅信号转换为通用的正交编码器信号输出,使PLC、数控系统等可以方便地连接球栅尺,实现...

详细介绍

一年质保,为自动化控制提供TTL方波。适用PLC,数控设备链接,每毫米100个脉冲。
把复杂的球栅信号转换为通用的正交编码器信号输出,使PLC、数控系统等可以方便地连接球栅尺,实现精密位移测量和全闭环控制等。

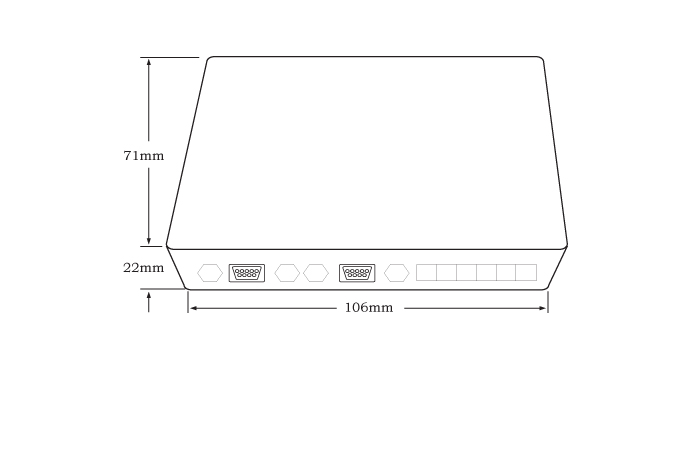

外形尺寸:106(L)×71(W)×22(H)mm
供电电压:DC15~24V   功  耗(含球栅传感器):≤2W
信号周期①:20 um       参考点距离①:12.7 mm
位移分辨率①:5 um(×4模式 )
最高运行速度(设计):120米/分钟   120  Meter/Min
已做的测试例:
①该参数适用于E-15规格的球栅传感器;
②伺服电机最高转速为5000转/分钟,滚珠丝杆螺距10mm,所以我们的测试平台最高运行最高只能达到30米/分钟。PLC为台达的DVP16EH00T3。

球栅尺信号处理器
